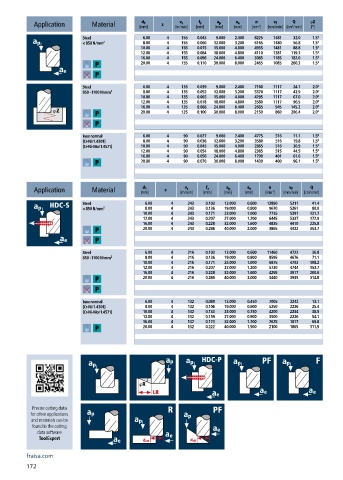

Page 174 - 21-036 APPLITEC catalogue.indb
P. 174
a p
a e
f z
d 1
v c
v f
Q
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min] jZ
3
[°]
Steel 6.00 4 155 0.045 9.000 2.400 8225 1481 32.0 1.5°
< 850 N/mm² 8.00 4 155 0.060 12.000 3.200 6165 1480 56.8 1.5°
10.00 4 155 0.075 15.000 4.000 4935 1481 88.8 1.5°
12.00 4 155 0.084 18.000 4.800 4110 1381 119.3 1.5°
16.00 4 155 0.096 24.000 6.400 3085 1185 182.0 1.5°
20.00 4 155 0.110 30.000 8.000 2465 1085 260.3 1.5°
Steel 6.00 4 135 0.039 9.000 2.400 7160 1117 24.1 2.0°
850 - 1100 N/mm² 8.00 4 135 0.052 12.000 3.200 5370 1117 42.9 2.0°
10.00 4 135 0.065 15.000 4.000 4295 1117 67.0 2.0°
12.00 4 135 0.078 18.000 4.800 3580 1117 96.5 2.0°
16.00 4 135 0.088 24.000 6.400 2685 945 145.2 2.0°
20.00 4 135 0.100 30.000 8.000 2150 860 206.4 2.0°
Inox normal 6.00 4 90 0.027 9.000 2.400 4775 516 11.1 1.5°
[Cr-Ni/1.4301] 8.00 4 90 0.036 12.000 3.200 3580 516 19.8 1.5°
[Cr-Ni-Mo/1.4571] 10.00 4 90 0.045 15.000 4.000 2865 516 30.9 1.5°
12.00 4 90 0.054 18.000 4.800 2385 515 44.5 1.5°
16.00 4 90 0.056 24.000 6.400 1790 401 61.6 1.5°
20.00 4 90 0.070 30.000 8.000 1430 400 96.1 1.5°
d 1
n
v f
Q
a p
f z
v c
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 6.00 4 243 0.103 13.000 0.600 12890 5311 41.4
< 850 N/mm² 8.00 4 243 0.136 19.000 0.800 9670 5261 80.0
10.00 4 243 0.171 23.000 1.000 7735 5291 121.7
12.00 4 243 0.207 27.000 1.200 6445 5337 172.9
16.00 4 243 0.228 32.000 1.600 4835 4410 225.8
20.00 4 243 0.286 40.000 2.000 3865 4422 353.7
Steel 6.00 4 216 0.103 13.000 0.600 11460 4722 36.8
850 - 1100 N/mm² 8.00 4 216 0.136 19.000 0.800 8595 4676 71.1
10.00 4 216 0.171 23.000 1.000 6875 4703 108.2
12.00 4 216 0.207 27.000 1.200 5730 4744 153.7
16.00 4 216 0.228 32.000 1.600 4295 3917 200.6
20.00 4 216 0.286 40.000 2.000 3440 3935 314.8
Inox normal 6.00 4 132 0.080 13.000 0.450 7005 2242 13.1
[Cr-Ni/1.4301] 8.00 4 132 0.106 19.000 0.600 5250 2226 25.4
[Cr-Ni-Mo/1.4571] 10.00 4 132 0.133 23.000 0.750 4200 2234 38.5
12.00 4 132 0.159 27.000 0.900 3500 2226 54.1
16.00 4 132 0.173 32.000 1.200 2625 1817 69.8
20.00 4 132 0.222 40.000 1.500 2100 1865 111.9
Precise cutting data
for other applications
and materials can be
found in the cutting
data software
ToolExpert
fraisa.com
172
