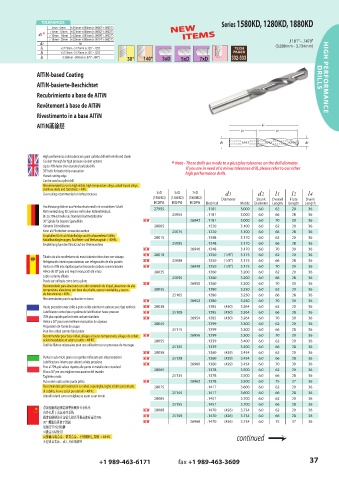

P. 37

TOLERANCES                                                      Series 1580KD, 1280KD, 1880KD
                                                             NEW
                   3mm - 6mm  +.016mm +.004mm (+.00063" +.00015")  NEW
                                                                 ITEMS
                   > 6mm - 10mm +.021mm +.006mm (+.00082" +.00023")
               d1 *  > 10mm - 18mm +.025mm +.007mm (+.00098" +.00027")  ITEMS
                  > 18mm - 20mm +.029mm +.008mm (+.00114" +.00031")                                   .1181" - .1470"
               d2            h6                                                                   (3.000mm - 3.734mm)
               l1     +3.175mm –3.175mm (+.125" –.125")
               l2     +3.175mm –3.175mm (+.125" –.125")
               l4      +1.980mm –.000mm (+.078" –.000")   3xD    5xD   7xD        332-333
              AlTiN-based Coating                                                                                DRILLS  HIGH PERFORMANCE

              AlTiN-basierte-Beschichtet
              Recubrimiento a base de AlTiN
              Revêtement à base de AlTiN
              Rivestimento in a base AlTiN

                    涂层
                  基
              AlTiN基涂层



                High performance solid submicron grain carbide drill with reinforced shank
                Coolant through for high pressure coolant systems  *  Note - These drills are made to a plus/plus tolerance on the drill diameter.
                Up to 70% faster than standard carbide drills                     If you are in need of a minus tolerance drill, please refer to our other
                30° helix for better chip evacuation                           high performance drills.
                Honed cutting edge
                Can be used as a pilot drill
                Recommended to run in high nickel, high temperature alloys, cobalt-based alloys,
                stainless steels and tool steels > 40Rc
                Live tooling recommended on lathe processes  3xD  5xD  7xD      d1          d2    l1   l2    l4
                                                       (1580KD)  (1280KD)  (1880KD)  Diameter  Shank  Overall  Flute  Shank
                                                       EDP#  EDP#   EDP#  Decimal    Metric  Diameter  Length  Length  Length
                Hochleistungs Bohrer aus Feinkornhartmetall mit verstärktem Schaft
                Mit Innenkühlung für Systeme mit hohen Kühlmitteldruck  27995  .1181  3.000  6.0  62   20    36
                Bis zu 70% schneller als Standard Hartmetallbohrer  25065  .1181      3.000  6.0  66   28    36
                30° Spirale für bessere Spanabfuhr  NEW             26942  .1181      3.000  6.0  70   30    36
                Gehonte Schneidkante                   28005              .1220       3.100  6.0  62   20    36
                Kann als Pilotbohrer verwendet werden        25075        .1220       3.100  6.0  66   28    36
                Empfohlen für Hoch Nickelhaltige und Hochwarmfeste Stähle,
                Kobaltbasislegierungen, Rostfreier- und Werkzeugstah > 40HRc  28015  .1248  3.170  6.0  62  20  36
                Empfehlung fuer den Einsatz auf der Drehmaschine  25085   .1248       3.170  6.0  66   28    36
                                                   NEW              26946  .1248      3.170  6.0  70   30    36
                                                   NEW  28018             .1250  (1/8")  3.175  6.0  62  20  36
                Taladro de alto rendimiento de metal submicrónico duro con vástago
                Refrigeración interior para sistemas con refrigeración de alta presión  NEW  25088  .1250  (1/8")  3.175  6.0  66  28  36
                Hasta un 70% más rápidas que las brocas de carburo convencionales  NEW  26948  .1250  (1/8")  3.175  6.0  70  30  36
                Hélice de 30° para una mejor evacuación de viruta  28025  .1260       3.200  6.0  62   20    36
                Labio cortante afilado                       25095        .1260       3.200  6.0  66   28    36
                Puede ser utilizada como broca piloto  NEW          26950  .1260      3.200  6.0  70   30    36
                Recomendado para aleaciones con alto contenido de níquel, aleaciones de alta
                temperatura, aleaciones con base de cobalto, aceros inoxidables, y aceros  28035  .1280  3.250  6.0  62  20  36
                de herramienta > 40Rc                        25105        .1280       3.250  6.0  66   28    36
                Recomendación para la aplicación en torno  NEW      26952  .1280      3.250  6.0  70   30    36
                Haute prestation avec drille à grain solide submicron carbure avec tige renforcé  NEW  28038  .1285  (#30)  3.264  6.0  62  20  36
                Lubrification central pour système de lubrification haute pression  NEW  25108  .1285  (#30)  3.264  6.0  66  28  36
                70% plus rapide que les forets carbure standarts  NEW  26954  .1285  (#30)  3.264  6.0  70  30  36
                Helice a 30° pour une meilleure evacuation de copeaux  28045  .1299   3.300  6.0  62   20    36
                Preparation de l’arete de coupe
                Peut être utilisé comme foret pilote         25115        .1299       3.300  6.0  66   28    36
                Recommander pour base nickel, alliages a hautes temperatures, alliages de cobalt,  NEW  26956  .1299  3.300  6.0  70  30  36
                aciers inoxydables et aciers a outils > 40HRC  28055      .1339       3.400  6.0  62   20    36
                Outil de filature nécessaires pour une utilisation sur un processus de tournage  25125  .1339  3.400  6.0  66  28  36
                                                   NEW  28058             .1360  (#29)  3.454  6.0  62  20   36
                Punte in sub-micro grana con gambo rinforzato per alte prestazioni  NEW  25128  .1360  (#29)  3.454  6.0  66  28  36
                Lubrificazione interna per sistemi ad alta pressione  NEW  26960  .1360  (#29)  3.454  6.0  70  30  36
                Fino al 70% più veloce rispetto alle punte in metallo duro standard
                Elica a 30° per una migliore evacuazione del truciolo  28065  .1378   3.500  6.0  62   20    36
                Tagliente onato                              25135        .1378       3.500  6.0  66   28    36
                Può essere usata come punta pilota  NEW             26962  .1378      3.500  6.0  75   37    36
                Raccomandata per lavorazioni su nickel, superleghe, leghe ad alta percentuale  28075  .1417  3.600  6.0  62  20  36
                di cobalto, inox e acciai per utensili > 40Hrc  25145     .1417       3.600  6.0  66   28    36
                Utensili rotanti sono consigliate se usato su un tornio
                                                       28085              .1457       3.700  6.0  62   20    36
                                                             25155        .1457       3.700  6.0  66   28    36
                带加强柄的超细高效整体硬质合金钻头                  NEW  28088             .1470  (#26)  3.734  6.0  62  20   36
                内冷孔用于高压内冷系统
                跟普通的硬质合金钻头相比可提高速度高达70%             NEW       25158        .1470  (#26)  3.734  6.0  66  28   36
                30° 螺旋角更便于排屑                       NEW              26968  .1470  (#26)  3.734  6.0  75  37  36
                切削刃口经过珩磨
                可做定心钻使用
                高镍耐高温合金、钴基合金、不锈钢和工具钢 > 40HRC                                        continued              ?
                不建议在车床，或工具必须纺纱


                                    +1 989-463-6171                    fax +1 989-463-3609                    37
