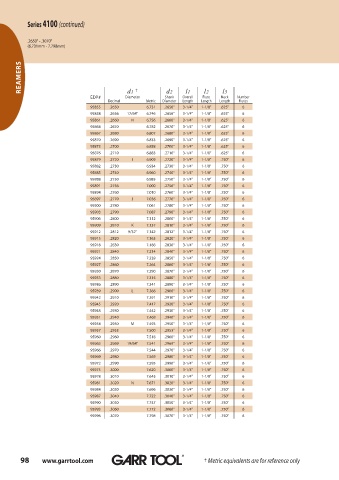

Page 98 - GARR_TOOL(CATALOG_INT)
P. 98

Series 4100 (continued)


           .2650" - .3070"
           (6.731mm - 7.798mm)


        REAMERS



                                              d1
                                                 †
                                                                  l1
                                                                               l3
                                                                         l2
                                                           d2
                                 EDP#        Diameter      Shank  Overall  Flute  Neck  Number
                                       Decimal      Metric  Diameter  Length  Length  Length  Flutes
                                 95855  .2650       6.731  .2650"  3-1/4"  1-1/8"  .625"  6
                                 95858  .2656  17/64"  6.746  .2656"  3-1/4"  1-1/8"  .625"  6
                                 95861  .2660  H    6.756  .2660"  3-1/4"  1-1/8"  .625"  6
                                 95864  .2670       6.782  .2670"  3-1/4"  1-1/8"  .625"  6
                                 95867  .2680       6.807  .2680"  3-1/4"  1-1/8"  .625"  6
                                 95870  .2690       6.833  .2690"  3-1/4"  1-1/8"  .625"  6
                                 95873  .2700       6.858  .2700"  3-1/4"  1-1/8"  .625"  6
                                 95876  .2710       6.883  .2710"  3-1/4"  1-1/8"  .625"  6
                                 95879  .2720  I    6.909  .2720"  3-1/4"  1-1/8"  .750"  6
                                 95882  .2730       6.934  .2730"  3-1/4"  1-1/8"  .750"  6
                                 95885  .2740       6.960  .2740"  3-1/4"  1-1/8"  .750"  6
                                 95888  .2750       6.985  .2750"  3-1/4"  1-1/8"  .750"  6
                                 95891  .2756       7.000  .2756"  3-1/4"  1-1/8"  .750"  6
                                 95894  .2760       7.010  .2760"  3-1/4"  1-1/8"  .750"  6
                                 95897  .2770  J    7.036  .2770"  3-1/4"  1-1/8"  .750"  6
                                 95900  .2780       7.061  .2780"  3-1/4"  1-1/8"  .750"  6
                                 95903  .2790       7.087  .2790"  3-1/4"  1-1/8"  .750"  6
                                 95906  .2800       7.112  .2800"  3-1/4"  1-1/8"  .750"  6
                                 95909  .2810  K    7.137  .2810"  3-1/4"  1-1/8"  .750"  6
                                 95912  .2812  9/32"  7.142  .2812"  3-1/4"  1-1/8"  .750"  6
                                 95915  .2820       7.163  .2820"  3-1/4"  1-1/8"  .750"  6
                                 95918  .2830       7.188  .2830"  3-1/4"  1-1/8"  .750"  6
                                 95921  .2840       7.214  .2840"  3-1/4"  1-1/8"  .750"  6
                                 95924  .2850       7.239  .2850"  3-1/4"  1-1/8"  .750"  6
                                 95927  .2860       7.264  .2860"  3-1/4"  1-1/8"  .750"  6
                                 95930  .2870       7.290  .2870"  3-1/4"  1-1/8"  .750"  6
                                 95933  .2880       7.315  .2880"  3-1/4"  1-1/8"  .750"  6
                                 95936  .2890       7.341  .2890"  3-1/4"  1-1/8"  .750"  6
                                 95939  .2900  L    7.366  .2900"  3-1/4"  1-1/8"  .750"  6
                                 95942  .2910       7.391  .2910"  3-1/4"  1-1/8"  .750"  6
                                 95945  .2920       7.417  .2920"  3-1/4"  1-1/8"  .750"  6
                                 95948  .2930       7.442  .2930"  3-1/4"  1-1/8"  .750"  6
                                 95951  .2940       7.468  .2940"  3-1/4"  1-1/8"  .750"  6
                                 95954  .2950  M    7.493  .2950"  3-1/4"  1-1/8"  .750"  6
                                 95957  .2953       7.500  .2953"  3-1/4"  1-1/8"  .750"  6
                                 95960  .2960       7.518  .2960"  3-1/4"  1-1/8"  .750"  6
                                 95963  .2969  19/64"  7.541  .2969"  3-1/4"  1-1/8"  .750"  6
                                 95966  .2970       7.544  .2970"  3-1/4"  1-1/8"  .750"  6
                                 95969  .2980       7.569  .2980"  3-1/4"  1-1/8"  .750"  6
                                 95972  .2990       7.595  .2990"  3-1/4"  1-1/8"  .750"  6
                                 95975  .3000       7.620  .3000"  3-1/4"  1-1/8"  .750"  6
                                 95978  .3010       7.645  .3010"  3-1/4"  1-1/8"  .750"  6
                                 95981  .3020  N    7.671  .3020"  3-1/4"  1-1/8"  .750"  6
                                 95984  .3030       7.696  .3030"  3-1/4"  1-1/8"  .750"  6
                                 95987  .3040       7.722  .3040"  3-1/4"  1-1/8"  .750"  6
                                 95990  .3050       7.747  .3050"  3-1/4"  1-1/8"  .750"  6
                                 95993  .3060       7.772  .3060"  3-1/4"  1-1/8"  .750"  6
                                 95996  .3070       7.798  .3070"  3-1/4"  1-1/8"  .750"  6







        98      www.garrtool.com                                 ® ® ®   †  Metric equivalents are for reference only
