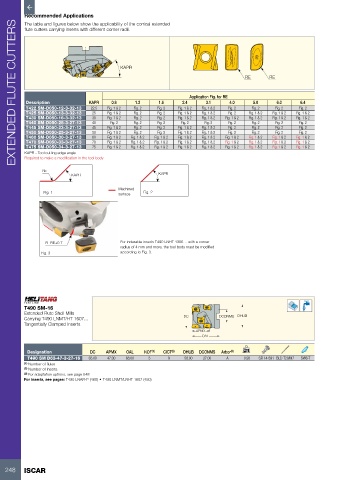

P. 250
Recommended Applications
EXTENDED FLUTE CUTTERS
The table and figures below show the applicability of the conical extended
flute cutters carrying inserts with different corner radii.
KAPR
RE RE
Application Fig. for RE
Description KAPR 0.8 1.2 1.6 2.4 3.1 4.0 5.0 6.0 6.4
T422 SM-D050-12-3-32-13 22.5 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2
T425 SM-D050-13-3-32-13 25 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2
T430 SM-D050-16-3-32-13 30 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2
T440 SM-D050-28-3-27-13 40 Fig. 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2
T445 SM-D050-23-3-27-13 45 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2
T450 SM-D050-25-3-27-13 50 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 2 Fig. 2 Fig. 2 Fig. 2
T460 SM-D050-30-3-27-13 60 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2
T470 SM-D050-33-3-27-13 70 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2
T475 SM-D050-34-3-27-13 75 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2 Fig. 1 & 2
KAPR - Tool cutting edge angle
Required to make a modification in the tool body
RE
KAPR KAPR
Machined
Fig. 1 surface Fig. 2
R=RE+0.7 For indexable inserts T490 LNHT 1306… with a corner
radius of 4 mm and more, the tool body mast be modified
Fig. 3 according to Fig. 3.
T490 SM-16
Extended Flute Shell Mills
Carrying T490 LNMT/HT 1607... DC DCONMS DHUB
Tangentially Clamped Inserts
APMX
OAL
Designation DC APMX OAL NOF (1) CICT (2) DHUB DCONMS Arbor (3) kg
T490 SM D63-47-3-27-16 63.00 47.00 68.00 3 9 58.00 27.00 A 0.93 SR 14-591 BLD T20/M7 SW6-T
(1) Number of flutes
(2) Number of inserts
(3) For adaptation options, see page 548
For inserts, see pages: T490 LNAR-P (480) • T490 LNMT/LNHT 1607 (480)
