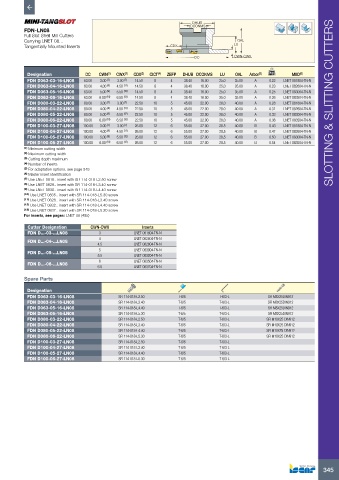

Page 347 - ISCAR(MILLINGCATALOG 38_2021)
P. 347

DHUB
                                                                    DCONMS
          FDN-LN08
          Full Slot Shell Mill Cutters
          Carrying LNET 08...                                                       OAL
          Tangentially Mounted Inserts                       CDX                   LU
                                                                     DC            CWN-CWX


           Designation         DC   CWN (1)  CWX (2)  CDX (3)  CICT (4)  ZEFP  DHUB DCONMS  LU  OAL  Arbor (5)  kg  MIID (6)
           FDN D063-03-16-LN08  63.00  3.00  (7)  3.00     14.50  8  4  38.40  16.00  25.0  35.00  A  0.22  LNET 081804-TN-N
                                             (7)
           FDN D063-04-16-LN08  63.00  4.00  (8)  4.50   (11)  14.50  8  4  38.40  16.00  25.0  35.00  A  0.23  LNET 082604-TN-N
           FDN D063-05-16-LN08  63.00  5.00  (9)  5.50  (12)  14.50  8  4  38.40  16.00  25.0  35.00  A  0.25  LNET 083004-TN-N
           FDN D063-06-16-LN08  63.00  6.00  (10)  6.50  (13)  14.50  8  4  38.40  16.00  25.0  35.00  A  0.26  LNET 083504-TN-N
                                       (7)
           FDN D080-03-22-LN08  80.00  3.00     3.00     22.50  10  5  45.00  22.00  28.0  40.00  A  0.28  LNET 081804-TN-N SLOTTING & SLITTING CUTTERS
                                             (7)
                                             (11)
           FDN D080-04-22-LN08  80.00  4.00     4.50     22.50  10  5  45.00  22.00  28.0  40.00  A  0.31  LNET 082604-TN-N
                                       (8)
           FDN D080-05-22-LN08  80.00  5.00     5.50     22.50  10  5  45.00  22.00  28.0  40.00  A  0.33  LNET 083004-TN-N
                                             (12)
                                       (9)
                                      (10)
                                             (13)
           FDN D080-06-22-LN08  80.00  6.00     6.50     22.50  10  5  45.00  22.00  28.0  40.00  A  0.36  LNET 083504-TN-N
           FDN D100-03-27-LN08  100.00  3.00     3.00     26.00  12  6  55.00  27.00  28.5  40.00  B  0.43  LNET 081804-TN-N
                                       (7)
                                             (7)
           FDN D100-04-27-LN08  100.00  4.00     4.50     26.00  12  6  55.00  27.00  28.5  40.00  B  0.47  LNET 082604-TN-N
                                       (8)
                                             (11)
           FDN D100-05-27-LN08  100.00  5.00     5.50     26.00  12  6  55.00  27.00  28.5  40.00  B  0.50  LNET 083004-TN-N
                                       (9)
                                             (12)
           FDN D100-06-27-LN08  100.00  6.00     6.50     26.00  12  6  55.00  27.00  28.5  40.00  B  0.54  LNET 083504-TN-N
                                      (10)
                                             (13)
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (4)  Number of inserts
          (5)  For adaptation options, see page 548
          (6)  Master insert identification
          (7)  Use LNET 0818.. insert with SR 114-018-L2.50 screw
          (8)  Use LNET 0826.. insert with SR 114-018-L3.40 screw
          (9)  Use LNET 0830.. insert with SR 114-018-L4.40 screw
          (10)  Use LNET 0835.. insert with SR 114-018-L5.30 screw
          (11)  Use LNET 0828.. insert with SR 114-018-L3.40 screw
          (12)  Use LNET 0832.. insert with SR 114-018-L4.40 screw
          (13)  Use LNET 0837.. insert with SR 114-018-L5.30 screw
          For inserts, see pages: LNET 08 (492)
           Cutter Designation    CWN-CWX           Inserts
           FDN D...-03-...LN08      3           LNET 081804-TN-N
                                    4           LNET 082604-TN-N
           FDN D...-04-...LN08
                                   4.5          LNET 082804-TN-N
                                    5           LNET 083004-TN-N
           FDN D...-05-...LN08
                                   5.5          LNET 083204-TN-N
                                    6           LNET 083504-TN-N
           FDN D...-06-...LN08
                                   6.5          LNET 083704-TN-N

          Spare Parts
           Designation
           FDN D063-03-16-LN08             SR 114-018-L2.50     T-6/5         T-6/3-L          SR M8X25DIN912
           FDN D063-04-16-LN08             SR 114-018-L3.40     T-6/5         T-6/3-L          SR M8X25DIN912
           FDN D063-05-16-LN08             SR 114-018-L4.40     T-6/5         T-6/3-L          SR M8X25DIN912
           FDN D063-06-16-LN08             SR 114-018-L5.30     T-6/5         T-6/3-L          SR M8X25DIN912
           FDN D080-03-22-LN08             SR 114-018-L2.50     T-6/5         T-6/3-L          SR M10X25 DIN912
           FDN D080-04-22-LN08             SR 114-018-L3.40     T-6/5         T-6/3-L          SR M10X25 DIN912
           FDN D080-05-22-LN08             SR 114-018-L4.40     T-6/5         T-6/3-L          SR M10X25 DIN912
           FDN D080-06-22-LN08             SR 114-018-L5.30     T-6/5         T-6/3-L          SR M10X25 DIN912
           FDN D100-03-27-LN08             SR 114-018-L2.50     T-6/5         T-6/3-L
           FDN D100-04-27-LN08             SR 114-018-L3.40     T-6/5         T-6/3-L
           FDN D100-05-27-LN08             SR 114-018-L4.40     T-6/5         T-6/3-L
           FDN D100-06-27-LN08             SR 114-018-L5.30     T-6/5         T-6/3-L
