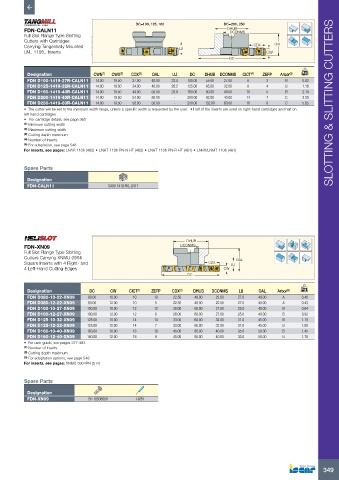

Page 351 - ISCAR(MILLINGCATALOG 38_2021)
P. 351

DC=100, 125, 160               DC=200, 250

          FDN-CALN11                                                             DHUB
                                                                                  DCONMS
          Full Slot Flange Type Slotting
          Cutters with Cartridges
            Carrying Tangentially Mounted                       LU                        CDX    OAL
          LN.. 1106.. Inserts                                                                  CW
                                                                                  DC

             Designation          CWN (1)  CWX (2)  CDX (3)  OAL  LU  DC  DHUB  DCONMS  CICT (4)  ZEFP  Arbor (5)  kg
           FDN D100-1419-27R-CALN11  14.00  19.50  27.00  40.00  23.4  100.00  55.00  27.00  6  3    B     0.83
           FDN D125-1419-32R-CALN11  14.00  19.50  34.00  40.00  28.2  125.00  65.00  32.00  8  4    B     1.18
           FDN D160-1419-40R-CALN11  14.00  19.50  44.00  50.00  28.9  160.00  80.00  40.00  10  5   B     2.14
           FDN D200-1419-40R-CALN11  14.00  19.50  54.00  50.00  -  200.00  92.00  40.00  14   7     C     3.39
           FDN D250-1419-60R-CALN11  14.00  19.50  58.00  50.00  -  250.00  132.00  60.00  16  8     C     5.85       SLOTTING & SLITTING CUTTERS
          •  The cutter will be set to the minimum width range, unless a specific width is requested by the user   • Half of the inserts are used on right-hand cartridges and half on
          left-hand cartridges
          •   For cartridge details, see page 363
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (4)  Number of inserts
          (5)  For adaptation, see page 548
          For inserts, see pages: LNAR 1106 (482) • LNHT 1106 PN-N HT (482) • LNHT 1106 PN-R HT (481) • LNKX/LNMT 1106 (481)


          Spare Parts

           Designation
           FDN-CALN11                  CA90 1419-R/L-LN11










                                                                   DHUB

          FDN-XN09                                              DCONMS
          Full Slot Flange Type Slotting
          Cutters Carrying XNMU 0904                                                OAL
          Square Inserts with 4 Right- and                                CDX     LU
          4 Left-Hand Cutting Edges                                             CW
                                                                   DC

           Designation          DC      CW    CICT (1)  ZEFP  CDX (2)  DHUB  DCONMS  LU     OAL   Arbor (3)  kg
           FDN D080-10-22-XN09  80.00  10.00    10     10     22.50  48.00   22.00   27.0   40.00   A      0.40
           FDN D080-12-22-XN09  80.00  12.00    10     5      22.50  48.00   22.00   27.0   40.00   A      0.43
           FDN D100-10-27-XN09  100.00  10.00   12     12     26.00  60.00   27.00   25.0   40.00   B      0.64
           FDN D100-12-27-XN09  100.00  12.00   12     6      26.00  60.00   27.00   25.0   40.00   B      0.92
           FDN D125-10-32-XN09  125.00  10.00   14     14     33.00  65.00   32.00   31.0   45.00   B      1.19
           FDN D125-12-32-XN09  125.00  12.00   14     7      33.00  65.00   32.00   31.0   45.00   B      1.08
           FDN D160-10-40-XN09  160.00  10.00   18     18     45.00  80.00   40.00   35.0   50.00   B      1.45
           FDN D160-12-40-XN09  160.00  12.00   18     9      45.00  80.00   40.00   35.0   50.00   B      1.78
          •  For user guide, see pages 377-383
          (1)  Number of inserts
          (2)  Cutting depth maximum
          (3)  For adaptation options, see page 548
          For inserts, see pages: XNMU 0904PN (514)

          Spare Parts

           Designation
           FDN-XN09             SR 10508600      T-9/51
