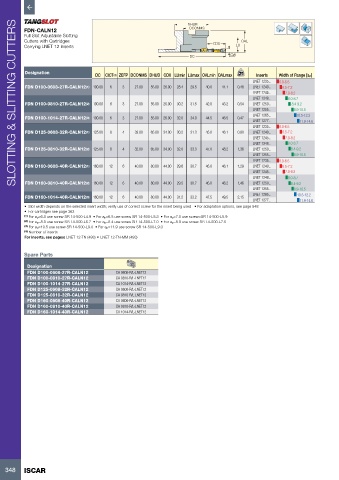

P. 350
SLOTTING & SLITTING CUTTERS
DHUB
DCONMS
FDN-CALN12
Full Slot Adjustable Slotting
Cutters with Cartridges CDX OAL
Carrying LNET 12 Inserts LU
DC CW
Designation kg
DC CICT(4) ZEFP DCONMS DHUB CDX LUmin LUmax OALmin OALmax Inserts Width of Range [ap]
LNET 1235... 6.0-6.5
FDN D100-0608-27R-CALN12(1) 100.00 6 3 27.00 55.00 26.00 28.4 29.5 40.0 41.1 0.48 LNET 1240... 6.5-7.2
LNET 1245... 7.0-8.2
LNET 1248... 8.0-8.7
FDN D100-0810-27R-CALN12(2) 100.00 6 3 27.00 55.00 26.00 30.2 31.5 42.0 43.2 0.54 LNET 1250... 8.4-9.2
LNET 1255... 8.9-10.5
LNET 1265... 10.5-12.2
FDN D100-1014-27R-CALN12(3) 100.00 6 3 27.00 55.00 26.00 32.0 34.0 44.5 46.5 0.47
LNET 1277... 11.9-14.6
LNET 1235... 6.0-6.5
FDN D125-0608-32R-CALN12(1) 125.00 8 4 32.00 65.00 34.00 30.2 31.3 45.0 46.1 0.80 LNET 1240... 6.5-7.2
LNET 1245... 7.0-8.2
LNET 1248... 8.0-8.7
FDN D125-0810-32R-CALN12(2) 125.00 8 4 32.00 65.00 34.00 32.0 33.3 47.0 48.2 1.36 LNET 1250... 8.4-9.2
LNET 1255... 8.9-10.5
LNET 1235... 6.0-6.5
FDN D160-0608-40R-CALN12(1) 160.00 12 6 40.00 80.00 44.00 29.6 30.7 45.0 46.1 1.29 LNET 1240... 6.5-7.2
LNET 1245... 7.0-8.2
LNET 1248... 8.0-8.7
FDN D160-0810-40R-CALN12(2) 160.00 12 6 40.00 80.00 44.00 29.5 30.7 45.0 46.2 1.46 LNET 1250... 8.4-9.2
LNET 1255... 8.9-10.5
LNET 1265... 10.5-12.2
FDN D160-1014-40R-CALN12(3) 160.00 12 6 40.00 80.00 44.00 31.2 33.2 47.5 49.5 2.15
LNET 1277... 11.9-14.6
• Slot width depends on the selected insert width; verify use of correct screw for the insert being used • For adaptation options, see page 548
• For cartridges see page 363
(1) For ap=6.0 use screw SR 14-500-L4.9 • For ap=6.5 use screw SR 14-500-L5.3 • For ap=7.0 use screw=SR 14-500-L5.9
(2) For ap=8.0 use screw SR 14-500-L6.7 • For ap=8.4 use screw SR 14-500-L7.0 • For ap=8.9 use screw SR 14-500-L7.5
(3) For ap=10.5 use screw SR 14-500-L9.0 • For ap=11.9 use screw SR 14-500-L9.0
(4) Number of inserts
For inserts, see pages: LNET 12-TN (493) • LNET 12-TN-MM (493)
Spare Parts
Designation
FDN D100-0608-27R-CALN12 CA 0608-R/L-LNET12
FDN D100-0810-27R-CALN12 CA 0810-R/L-LNET12
FDN D100-1014-27R-CALN12 CA 1014-R/L-LNET12
FDN D125-0608-32R-CALN12 CA 0608-R/L-LNET12
FDN D125-0810-32R-CALN12 CA 0810-R/L-LNET12
FDN D160-0608-40R-CALN12 CA 0608-R/L-LNET12
FDN D160-0810-40R-CALN12 CA 0810-R/L-LNET12
FDN D160-1014-40R-CALN12 CA 1014-R/L-LNET12
348 ISCAR
