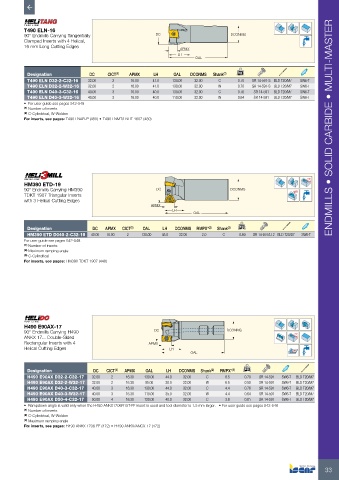

Page 35 - ISCAR(MILLINGCATALOG 38_2021)
P. 35

T490 ELN-16
         90° Endmills Carrying Tangentially             DC                        DCONMS
         Clamped Inserts with 4 Helical,
         16 mm Long Cutting Edges
                                                                APMX
                                                               LH
                                                                      OAL

           Designation          DC     CICT (1)  APMX  LH     OAL   DCONMS  Shank (2)  kg
           T490 ELN D32-2-C32-16  32.00  2     16.00   41.0   130.00  32.00   C      0.70  SR 14-591-S BLD T20/M7  SW6-T
           T490 ELN D32-2-W32-16  32.00  2     16.00   41.0   130.00  32.00   W      0.70  SR 14-591-S BLD T20/M7  SW6-T
           T490 ELN D40-3-C32-16  40.00  3     16.00   40.0   130.00  32.00   C      0.76  SR 14-591  BLD T20/M7  SW6-T
           T490 ELN D40-3-W32-16  40.00  3     16.00   40.0   110.00  32.00   W      0.64  SR 14-591  BLD T20/M7  SW6-T
         •  For user guide see pages 542-548
         (1)  Number of inserts
         (2)  C-Cylindrical, W-Weldon
         For inserts, see pages: T490 LNAR-P (480) • T490 LNMT/LNHT 1607 (480)
                                                                                                                      ENDMILLS • SOLID CARBIDE • MULTI-MASTER







                                                                                                             Rd°

          HM390 ETD-19
          90° Endmills Carrying HM390                   DC                        DCONMS
          TDKT 1907 Triangular Inserts
          with 3 Helical Cutting Edges
                                                      APMX
                                                              LH
                                                                     OAL

           Designation            DC  APMX  CICT (1)  OAL  LH  DCONMS  RMPX° (2)  Shank (3)  kg
           HM390 ETD D040-2-C32-19  40.00  16.00  2  130.00  45.0  32.00  2.0  C     0.69  SR 14-591/L12 BLD T20/S7  SW6-T
          For user guide see pages 542-548
          (1)  Number of inserts
          (2)  Maximum ramping angle
          (3)  C-Cylindrical
          For inserts, see pages: HM390 TDKT 1907 (448)










         H490 E90AX-17
         90° Endmills Carrying H490                    DC                        DCONMS                 Rd°
         ANKX 17... Double-Sided
         Rectangular Inserts with 4                  APMX
         Helical Cutting Edges                              LH
                                                                    OAL


           Designation            DC  CICT (1)  APMX  OAL  LH   DCONMS  Shank (2)  RMPX° (3)  kg
           H490 E90AX D32-2-C32-17  32.00  2  16.30  130.00  44.0  32.00  C     6.5    0.70  SR 14-591  SW6-T  BLD T20/M7
           H490 E90AX D32-2-W32-17  32.00  2  16.30  95.00  30.0  32.00  W      6.5    0.50  SR 14-591  SW6-T  BLD T20/M7
           H490 E90AX D40-3-C32-17  40.00  3  16.30  130.00  44.0  32.00  C     4.4    0.76  SR 14-591  SW6-T  BLD T20/M7
           H490 E90AX D40-3-W32-17  40.00  3  16.30  110.00  35.0  32.00  W     4.4    0.64  SR 14-591  SW6-T  BLD T20/M7
           H490 E90AX D50-4-C32-17  50.00  4  16.30  120.00  40.0  32.00  C     3.8    0.81  SR 14-591  SW6-T  BLD T20/M7
         •  Rampdown angle is valid only when the H490 ANKX1706R15T-FF insert is used and tool diameter is 1.5 mm larger.   • For user guide see pages 542-548
         (1)  Number of inserts
         (2)  C-Cylindrical, W-Weldon
         (3)  Maximum ramping angle
         For inserts, see pages: H490 ANKX 1706-FF (472) • H490 ANKX/ANCX-17 (472)
