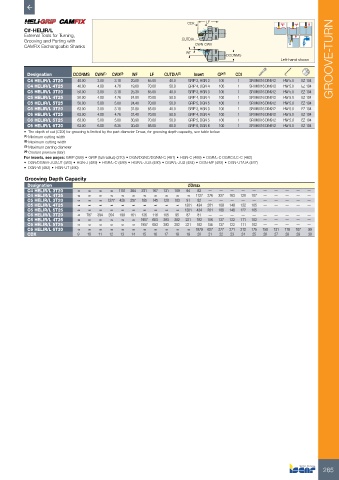

CDX LF
C#-HELIR/L
External Tools for Turning,
Grooving and Parting with CUTDIA
CAMFIX Exchangeable Shanks CWN-CWX
WF
DCONMS
Left-hand shown GROOVE-TURN

Designation DCONMS CWN (1) CWX (2) WF LF CUTDIA (3) Insert CP (4) CDI
C4 HELIR/L 3T20 40.00 3.00 3.18 20.00 65.00 40.0 GRIP 3, HGN 3 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C4 HELIR/L 4T25 40.00 4.00 4.76 19.60 70.00 50.0 GRIP 4, DGN 4 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C5 HELIR/L 3T20 50.00 3.00 3.18 25.30 65.00 40.0 GRIP 3, HGN 3 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C5 HELIR/L 4T25 50.00 4.00 4.76 24.90 70.00 50.0 GRIP 4, DGN 4 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C5 HELIR/L 5T25 50.00 5.00 5.00 24.40 70.00 50.0 GRIP 5, DGN 5 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C6 HELIR/L 3T20 63.00 3.00 3.18 31.80 65.00 40.0 GRIP 3, HGN 3 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C6 HELIR/L 4T25 63.00 4.00 4.76 31.40 70.00 50.0 GRIP 4, DGN 4 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C6 HELIR/L 5T25 63.00 5.00 5.00 30.90 70.00 50.0 GRIP 5, DGN 5 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
C6 HELIR/L 6T30 63.00 6.00 6.35 30.40 85.00 60.0 GRIP 6, DGN 6 100 1 SR M6X16 DIN912 HW 5.0 EZ 104
• The depth of cut (CDX) for grooving is limited by the part diameter Dmax, for grooving depth capacity, see table below
(1) Minimum cutting width
(2) Maximum cutting width
(3) Maximum parting diameter
(4) Coolant pressure (Bar)
For inserts, see pages: GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481) • HGN-C (489) • DGR/L-C DGRC/LC-C (482)
• DGN/DGNM-J/JS/JT (483) • HGN-J (489) • HGR/L-C (489) • HGR/L-J/JS (490) • DGR/L-J/JS (484) • DGN-MF (485) • DGN-UT/UA (487)
• DGN-W (482) • HGN-UT (490)
Grooving Depth Capacity
Designation ØDmax
C4 HELIR/L 3T20 ∞ ∞ ∞ ∞ 1151 384 231 167 131 109 94 83 — — — — — — — — — —
C4 HELIR/L 4T25 ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ 1127 376 227 163 128 107 — — — — —
C5 HELIR/L 3T20 ∞ ∞ ∞ 1277 426 257 185 145 120 103 91 82 — — — — — — — — — —
C5 HELIR/L 4T25 ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ 1301 434 261 188 148 122 105 — — — — —
C5 HELIR/L 5T25 ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ 1301 434 261 188 148 122 105 — — — — —
C6 HELIR/L 3T20 ∞ 787 394 264 199 161 136 118 105 95 87 81 — — — — — — — — — —
C6 HELIR/L 4T25 ∞ ∞ ∞ ∞ ∞ ∞ 1957 653 393 282 221 182 156 137 122 111 102 — — — — —
C6 HELIR/L 5T25 ∞ ∞ ∞ ∞ ∞ ∞ 1957 653 393 282 221 182 156 137 122 111 102 — — — — —
C6 HELIR/L 6T30 ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ ∞ 1879 627 377 271 212 175 150 131 118 107 99
CDX 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
