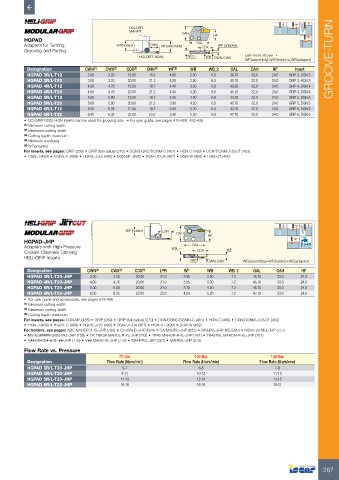

Page 269 - ISCAR(TURNING-CATALOG-42-2022)
P. 269

HOLDER:            OAH
                                              MAHPR
          HGPAD                                                             HF
          Adapters for Turning,           WF(holder)  OHN  WF(assembly)  OAL  WF (adapter)
                                                                        CDX
          Grooving and Parting
                                                  HOLDER: MAHL     WB_2  WB  CWN-CWX   Left-hand shown  •
                                                                                       WF(assembly)=WF(holder)+WF(adapter)  GROOVE-TURN
           Designation         CWN (1)  CWX (2)  CDX (3)  OHN (4)  WF (5)  WB  WB_2  OAL  OAH    HF      Insert
           HGPAD 3R/L-T12       3.00   3.20   12.00  15.2    4.80   2.50   6.0    39.70  32.0    24.0  GRIP 3, HGN 3
           HGPAD 3R/L-T20       3.00   3.20   20.00  21.2    4.80   2.50   6.0    45.70  32.0    24.0  GRIP 3, HGN 3
              HGPAD 4R/L-T12    4.00   4.76   12.00  18.7    4.40   3.30   6.0    43.20  32.0    24.0  GRIP 4, DGN 4
           HGPAD 4R/L-T20       4.00   4.76   20.00  21.2    4.40   3.30   6.0    45.70  32.0    24.0  GRIP 4, DGN 4
           HGPAD 5R/L-T12       5.00   5.00   12.00  18.7    3.90   4.20   6.0    43.20  32.0    24.0  GRIP 5, DGN 5
           HGPAD 5R/L-T20       5.00   5.00   20.00  21.2    3.90   4.20   6.0    45.70  32.0    24.0  GRIP 5, DGN 5
           HGPAD 6R/L-T12       6.00   6.35   12.00  18.7    3.40   5.20   6.0    43.20  32.0    24.0  GRIP 6, DGN 6
             HGPAD 6R/L-T22     6.00   6.35   22.00  23.2    3.40   5.20   6.0    47.70  32.0    24.0  GRIP 6, DGN 6
          •  DO-GRIP DGN, HGN inserts can be used for grooving only   • For user guide, see pages 419-428, 432-436
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          (4)  Minimum overhang
          (5)  WF(adapter)
          For inserts, see pages: GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481) • HGN-C (489) • DGN/DGNM-J/JS/JT (483)
          •  HGN-J (489) • HGR/L-C (489) • HGR/L-J/JS (490) • DGN-MF (485) • DGN-UT/UA (487) • DGN-W (482) • HGN-UT (490)












                                             WF (holder)  LPR  OAH        HF
          HGPAD-JHP
          Adapters with High-Pressure                        WB_2   OAL                                     Bar Max
          Coolant Channels Carrying                                   CDX        WF
          HELI-GRIP Inserts
                                                                    WB    CWN-CWX     WF(assembly)=WF(holder)+WF(adapter)
           Designation          CWN (1)  CWX (2)  CDX (3)  LPR    WF      WB     WB_2     OAL     OAH      HF
           HGPAD 3R/L-T20-JHP    3.00    3.20    20.00   21.0     5.95    2.50    7.2     45.70   33.0     24.0
           HGPAD 4R/L-T20-JHP    4.00    4.76    20.00   21.0     5.55    3.30    7.2     45.70   33.0     24.0
           HGPAD 5R/L-T20-JHP    5.00    5.00    20.00   21.0     5.10    4.20    7.2     45.70   33.0     24.0
           HGPAD 6R/L-T22-JHP    6.00    6.35    22.00   23.0     4.60    5.20    7.2     47.70   33.0     24.0
          •  For user guide and accessories, see pages 419-436
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Cutting depth maximum
          For inserts, see pages: DGN-MF (485) • GRIP (269) • GRIP (full radius) (270) • DGN/DGNC/DGNM-C (481) • HGN-C (489) • DGN/DGNM-J/JS/JT (483)
          •  HGN-J (489) • HGR/L-C (489) • HGR/L-J/JS (490) • DGN-UT/UA (487) • HGN-UT (490) • DGN-W (482)
          For holders, see pages: ABC MAHDR-#-XL-JHP (782) • C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • MAHR/L-JHP-MC (280) • MS##-##-MG-JHP (757)
          •  MS-ES#####-GWS-MG-JHP (759) • TR TNK36 MAHDL-R-XL-JHP (782) • TR45 MAHDR-#-XL-JHP (781) • TR45TNL MAHDN-R-XL-JHP (781)
          •  V## MAHD#-#-XL-##-JHP (778) • V## MAHD-XL-JHP (779) • MAHPR/L-JHP (281) • MAHR/L-JHP (279)
          Flow Rate vs. Pressure
                                           70 Bar                    100 Bar                    140 Bar
           Designation                 Flow Rate (liters/min)    Flow Rate (liters/min)     Flow Rate (liters/min)
           HGPAD 3R/L-T20-JHP               5-7                        6-8                        7-9
           HGPAD 4R/L-T20-JHP               9-11                      10-12                      11-13
           HGPAD 5R/L-T20-JHP              11-13                      12-14                      13-15
           HGPAD 6R/L-T22-JHP              16-18                      16-18                      19-21
















                                                                                                                   267
