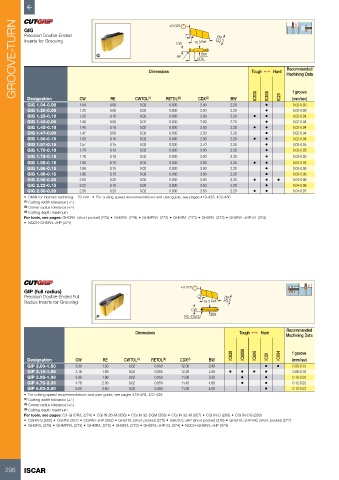

P. 298

GROOVE-TURN  GIG                               Dimensions ±0.025  7°  15.3 Ref.  5  Tough 1   Hard  Machining Data

          Precision Double-Ended
          Inserts for Grooving
                                                               CW

                                                                        BW
                                                               RE
                                                                      CDX
                                                                                                      Recommended




                                                                                                        f groove
                                        RE
           Designation
           GIG 1.04-0.00     CW         0.00    CWTOL (1)  RETOL (2)   CDX (3)    BW       IC830  • IC808  IC20  (mm/rev)
                             1.04
                                                  0.02
                                                                                  2.20
                                                                                                        0.02-0.03
                                                            0.030
                                                                       2.00
           GIG 1.20-0.00     1.20       0.00      0.02      0.030      2.00       2.20        •         0.02-0.03
           GIG 1.25-0.10     1.25       0.10      0.02      0.030      2.00       2.20    •   •         0.02-0.04
           GIG 1.40-0.00     1.40       0.00      0.02      0.030      2.00       2.20        •         0.02-0.04
           GIG 1.45-0.10     1.45       0.10      0.02      0.030      2.00       2.20    •   •         0.02-0.04
           GIG 1.47-0.00     1.47       0.00      0.02      0.030      2.50       2.20        •         0.02-0.04
           GIG 1.50-0.10     1.50       0.10      0.02      0.030      2.50       2.20    •   •         0.02-0.04
           GIG 1.57-0.15     1.57       0.15      0.02      0.030      2.70       2.20        •         0.03-0.05
           GIG 1.70-0.10     1.70       0.10      0.02      0.030      3.00       2.20        •         0.03-0.05
           GIG 1.78-0.18     1.78       0.18      0.02      0.030      3.00       2.20        •         0.03-0.05
           GIG 1.85-0.15     1.85       0.15      0.02      0.030      3.00       2.20    •   •         0.03-0.05
           GIG 1.86-0.15     1.86       0.15      0.02      0.030      3.00       2.20        •         0.03-0.05
           GIG 1.96-0.15     1.96       0.15      0.02      0.030      3.00       2.20        •         0.03-0.06
           GIG 2.00-0.20     2.00       0.20      0.02      0.030      3.00       2.20    •   •   •     0.04-0.06
           GIG 2.22-0.15     2.22       0.15      0.02      0.030      3.50       2.20        •         0.04-0.06
           GIG 2.30-0.20     2.30       0.20      0.02      0.030      3.50       2.20    •   •         0.04-0.07
          •  DMIN for internal machining = 70 mm   •  For cutting speed recommendations and user guide, see pages 419-428, 432-436
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  Cutting depth maximum
          For tools, see pages: GHDR/L (short pocket) (275) • GHGR/L (278) • GHMPR/L (273) • GHMR/L (273) • GHSR/L (373) • GHSR/L-JHP-SL (374)
          •  NQCH-GHSR/L-JHP (374)










          GIP (full radius)                                      ±0.025
          Precision Double-Ended Full                                 7°
          Radius Inserts for Grooving                                   15.3 Ref.  5
                                                                    CW
                                                                           BW
                                                                  RE=CW/2

                                                 Dimensions                          Tough 1   Hard   Recommended
                                                                                                     Machining Data


                                                                                  IC830  IC8250  IC808  IC20  IC804  f groove
           Designation      CW       RE      CWTOL (1)  RETOL (2)  CDX (3)  BW                          (mm/rev)
           GIP 3.00-1.50    3.00     1.50     0.02     0.050     12.30    2.40                •   •     0.08-0.15
           GIP 3.18-1.59    3.18     1.59     0.02     0.050     12.20    2.40   •    •   •   •         0.08-0.16
           GIP 3.98-1.99    3.98     1.99     0.02     0.050     11.80    3.20        •       •         0.10-0.20
           GIP 4.78-2.39    4.78     2.39     0.02     0.050     11.40    4.80        •       •         0.12-0.22
           GIP 5.00-2.50    5.00     2.50     0.02     0.050     11.30    4.00                •         0.13-0.23
          •  For cutting speed recommendations and user guide, see pages 419-428, 432-436
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  Cutting depth maximum
          For tools, see pages: C#-GHDR/L (274) • CGHN 26-M (356) • CGHN 32-DGM (358) • CGHN 32-M (357) • CGHN-D (283) • CGHN-DG (283)
          •  CGHN-S (282) • CGPAD (281) • CGPAD-JHP (282) • GHDR/L (short pocket) (275) • GHDR/L-JHP (short pocket) (276) • GHDR/L-JHP-MC (short pocket) (277)
          •  GHGR/L (278) • GHMPR/L (273) • GHMR/L (273) • GHSR/L (373) • GHSR/L-JHP-SL (374) • NQCH-GHSR/L-JHP (374)
