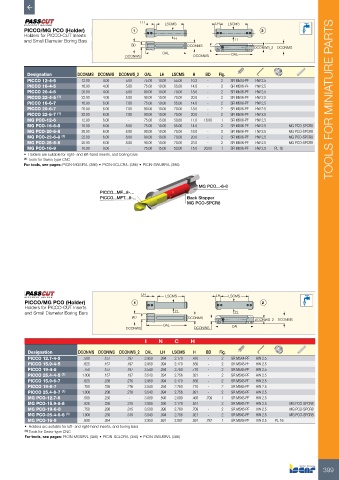

P. 401

LH       LSCMS             LH  LSCMS
         PICCO/MG PCO (Holder)                  1                                            2
         Holders for PICCO-CUT Inserts
         and Small Diameter Boring Bars                       H                     H
                                               BD                  DCONMS
                                                                                          DCONWS_2  DCONMS
                                                          OAL                     OAL
                                             DCONWS                  DCONWS


           Designation      DCONMS DCONWS DCONWS_2  OAL  LH  LSCMS   H   BD   Fig.
           PICCO 12-4-5       12.00  4.00    5.00   75.00  10.00  55.00  10.3  -  2  SR M5X4-PF  HW 2.5
           PICCO 16-4-5       16.00  4.00    5.00   75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 20-4-5       20.00  4.00    5.00   90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 22-4-5  (1)  22.00  4.00    5.00   90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5               TOOLS FOR MINIATURE PARTS
           PICCO 16-6-7       16.00  6.00    7.00   75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 20-6-7       20.00  6.00    7.00   90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5
           PICCO 22-6-7  (1)  22.00  6.00    7.00   90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5
           MG PCO-12-6        12.00  6.00     -     75.00  15.00  50.80  11.0  18.00  1  SR M5X6-PF  HW 2.5
           MG PCO-16-6-8      16.00  6.00    8.00   75.00  10.00  55.00  14.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-20-6-8      20.00  6.00    8.00   90.00  10.00  70.00  18.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-22-6-8  (1)  22.00  6.00   8.00   90.00  10.00  70.00  20.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-25-6-8      25.00  6.00    8.00   90.00  10.00  70.00  23.0  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-16-9        16.00  9.00     -     75.00  15.00  53.00  15.0  20.00  1  SR M5X6-PF  HW 2.5  PL 16
         •  Holders are suitable for right- and left-hand inserts, and boring bars
         (1)  Tools for Swiss-type CNC
         For tools, see pages: PICIN-MGSIR/L (386) • PICIN-SCLCR/L (386) • PICIN-SWUBR/L (386)


                                                                       MG PCO...-6-8
                                    PICCO...MF...8-...
                                    PICCO...MFT...8-...            Back Stopper
                                                                   MG PCO-SPCR8
















                                                   LH      LSCMS             LH  LSCMS

          PICCO/MG PCO (Holder)                 1                                            2
          Holders for PICCO-CUT Inserts
          and Small Diameter Boring Bars                       H                    H
                                               BD                  DCONMS                  DCONWS_2  DCONMS
                                                          OAL                     OAL
                                             DCONWS                  DCONWS
                                                    I    N    C     H

           Designation      DCONMS DCONWS DCONWS_2  OAL  LH   LSCMS  H   BD   Fig.
           PICCO 12.7-4-5      .500   .157    .197  2.950   .394  2.170   .410  -  2  SR M5X4-PF  HW 2.5
           PICCO 15.9-4-5      .625   .157    .197  2.950   .394  2.170   .550  -  2  SR M5X6-PF  HW 2.5
           PICCO 19-4-5        .750   .157    .197  3.540   .394  2.760   .710  -  2  SR M5X6-PF  HW 2.5
           PICCO 25.4-4-5  (1)  1.000   .157   .197  3.543   .394  2.756   .921  -  2  SR M5X6-PF  HW 2.5
           PICCO 15.9-6-7      .625   .236    .276  2.950   .394  2.170   .550  -  2  SR M5X6-PF  HW 2.5
           PICCO 19-6-7        .750   .236    .276  3.540   .394  2.760   .710  -  2  SR M5X6-PF  HW 2.5
           PICCO 25.4-6-7  (1)  1.000   .236   .276  3.543   .394  2.756   .921  -  2  SR M5X6-PF  HW 2.5
           MG PCO-12.7-6       .500   .236    -     3.000   .590  2.090   .460   .709  1  SR M5X6-PF  HW 2.5
           MG PCO-15.9-6-8     .625   .236    .315  3.000   .390  2.170   .551  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-19-6-8       .750   .236    .315  3.500   .390  2.760   .709  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-25.4-6-8  (1)  1.000   .236   .315  3.543   .394  2.756   .921  -  2  SR M5X6-PF  HW 2.5  MG PCO-SPCR8
           MG PCO-16-9         .630   .354    -     2.953   .591  2.087   .591   .787  1  SR M5X6-PF  HW 2.5  PL 16
          •  Holders are suitable for left- and right-hand inserts, and boring bars
          (1)  Tools for Swiss-type CNC
          For tools, see pages: PICIN-MGSIR/L (386) • PICIN-SCLCR/L (386) • PICIN-SWUBR/L (386)
