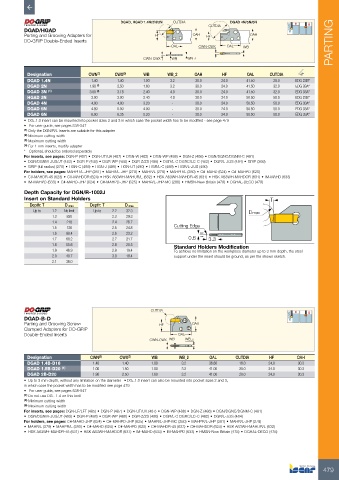

Page 481 - ISCAR(TURNING-CATALOG-42-2022)
P. 481

DGAD, HGAD 1.4N/2N/3N  CUTDIA          DGAD 4N/5N/6N
         DGAD/HGAD                                                        CUTDIA
         Parting and Grooving Adapters for             HF            OAH  HF             OAH
         DO-GRIP Double-Ended Inserts                                                                                 PARTING
                                                             OAL       CWN-CWX   OAL  WB
                                                   CWN-CWX   WB    WB_2


           Designation          CWN (2)  CWX (3)   WB       WB_2     OAH       HF       OAL     CUTDIA
           DGAD 1.4N             1.40     1.40     1.00      3.2      30.0     24.0     41.50    28.0    EDG 23B*
           DGAD 2N               1.90  (4)  2.50   1.60      3.2      30.0     24.0     41.50    32.0    EDG 33A*
                                   (4)
           DGAD 3N  (1)          3.00     3.18     2.40      4.0      30.0     24.0     41.50    32.0    EDG 33A*
           HGAD 3N               3.00     3.00     2.40      4.0      30.0     24.0     50.50    50.0    EDG 23B*
           DGAD 4N               4.00     4.00     3.20      -        30.0     24.0     50.50    50.0    EDG 33A*
           DGAD 5N               4.80     5.00     4.00      -        30.0     24.0     50.50    50.0    EDG 33A*
           DGAD 6N               6.00     6.35     5.20      -        30.0     24.0     50.50    50.0    EDG 33A*
         •  DG..1.0 insert can be mounted into pocket sizes 2 and 3 in which case the pocket width has to be modified - see page 479
         •   For user guide, see pages 538-547
         (1)  Only the DGN/R/L inserts are suitable for this adapter
         (2)  Minimum cutting width
         (3)  Maximum cutting width
         (4)  For 1 mm inserts, modify adapter
         *  Optional, should be ordered separately
         For inserts, see pages: DGN-P (487) • DGN-UT/UA (487) • DGN-W (482) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
         •  DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484) • GRIP (269)
         •  GRIP (full radius) (270) • HGN-C (489) • HGN-J (489) • HGN-UT (490) • HGR/L-C (489) • HGR/L-J/JS (490)
         For holders, see pages: MAHPR/L-JHP (281) • MAHR/L-JHP (279) • MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624) • C#-MAHPD (625)
         •  C#-MAHDR-45 (623) • C#-MAHDOR (624) • HSK A63WH-MAHUR/L (632) • HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633)
         •  IM-MAHPD (633) • C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • MAHR/L-JHP-MC (280) • HMSN-New Britain (478) • DGHAL-DECO (478)

          Depth Capacity for DGN/R-1002J
          Insert on Standard Holders                                                            T
            Depth: T    D max    Depth: T    D max
             Up to   1.2  No limit  Up to   2.2  32.3                                   Dmax
                   1.3  830             2.3  29.3
                   1.4  218             2.4  26.7
                   1.5  126             2.5  24.8             Cutting Edge
                   1.6  88.4            2.6  23.2
                   1.7  68.2            2.7  21.7                  0.6    3.3
                   1.8  55.6            2.8  20.5             Standard Holders Modification
                   1.9  46.9            2.9  19.4             To achieve no limitation on the workpiece diameter up to 3  mm depth, the steel
                   2.0  40.7            3.0  18.4             support under the insert should be ground, as per the shown sketch.
                   2.1  36.0








                                                      CUTDIA
          DGAD-B-D
          Parting and Grooving Screw-                    HF         OAH
          Clamped Adapters for DO-GRIP
          Double-Ended Inserts                                  OAL
                                                      CWN-CWX WB  WB_2


           Designation           CWN (2)   CWX (3)    WB        WB_2       OAL      CUTDIA      HF       OAH
           DGAD 1.4B-D16          1.40      1.40      1.00       3.2      36.80      16.0      24.0       30.3
           DGAD 1.5B-D20  (1)     1.00      1.50      1.00       3.2      41.00      20.0      24.0       30.3
           DGAD 2B-D20            1.90      2.50      1.60       3.2      41.00      20.0      24.0       30.3
          •  Up to 3 mm depth, without any limitation on the diameter   • DG..1.0 insert can also be mounted into pocket sizes 2 and 3,
          in which case the pocket width has to be modified-see page 479
          •   For user guide, see pages 538-547
          (1)  Do not use DG.. 1.4 on this tool!
          (2)  Minimum cutting width
          (3)  Maximum cutting width
          For inserts, see pages: DGN-LF/LFT (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)
          For holders, see pages: C#-MAHD-JHP (624) • C#-MAHPD-JHP (625) • MAHR/L-JHP-MC (280) • MAHPR/L-JHP (281) • MAHR/L-JHP (279)
          •  MAHR/L (279) • MAHPR/L (280) • C#-MAHD (624) • C#-MAHPD (625) • C#-MAHDR-45 (623) • C#-MAHDOR (624) • HSK A63WH-MAHUR/L (632)
          •  HSK A63WH-MAHDR-45 (631) • HSK A63WH-MAHDOR (631) • IM-MAHD (633) • IM-MAHPD (633) • HMSN-New Britain (478) • DGHAL-DECO (478)
