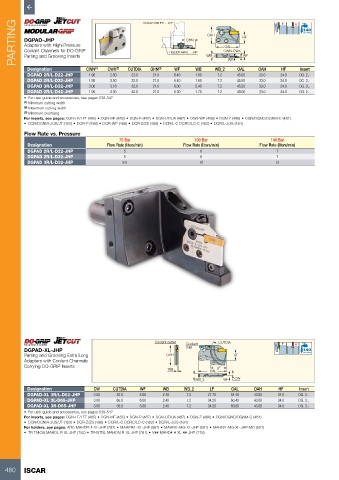

P. 482

PARTING  DGPAD-JHP                           HOLDER: MAHPR-...-JHP  OHN  WB_2  CWN-CWX  HF            Bar Max
                                                                          OAH
          Adapters with High-Pressure
                                                                                OAL
          Coolant Channels for DO-GRIP
                                                             HOLDER: MAHL-...-JHP
          Parting and Grooving Inserts
                                                                                      WF
           Designation         CWN (1)  CWX (2)  CUTDIA  OHN (3)  WF  WB    WB_2  WB  OAL   OAH     HF    Insert
           DGPAD 2R/L-D22-JHP   1.90    2.50   22.0    21.0   6.40    1.60   7.2    45.50   33.0    24.0  DG. 2...
           DGPAD 2R/L-D32-JHP   1.90    2.50   32.0    21.0   6.40    1.60   7.2    45.50   33.0    24.0  DG. 2...
           DGPAD 3R/L-D32-JHP   3.00    3.18   32.0    21.0   6.00    2.40   7.2    45.50   33.0    24.0  DG. 3...
           DGPAD 2R/L-D42-JHP   1.90    2.50   42.0    21.0   6.30    1.70   7.2    49.00   33.0    24.0  DG. 2...
          •  For user guide and accessories, see pages 538-547
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Minimum overhang
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-WP (488) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)

          Flow Rate vs. Pressure
                                           70 Bar                    100 Bar                    140 Bar
           Designation                 Flow Rate (liters/min)    Flow Rate (liters/min)     Flow Rate (liters/min)
           DGPAD 2R/L-D22-JHP                5                         6                          7
           DGPAD 2R/L-D32-JHP                5                         6                          7
           DGPAD 3R/L-D32-JHP               8.5                        10                         12





































                                                       Coolant outlet  Coolant  CUTDIA
          DGPAD-XL-JHP                                            inlet
          Parting and Grooving Extra Long                  OAH                     HF                       Bar Max
          Adapters with Coolant Channels
          Carrying DO-GRIP Inserts                                           LF
                                                            WB             OAL
                                                                      WB_2     WF  CW
           Designation            CW     CUTDIA   WF      WB      WB_2     LF     OAL     OAH      HF     Insert
           DGPAD-XL 3R/L-D52-JHP  3.00    52.0    6.00    2.40     7.2    27.70   54.40   43.00    34.0   DG. 3...
           DGPAD-XL 3L-D65-JHP    3.00    65.0    6.00    2.40     7.2    34.20   60.40   43.00    34.0   DG. 3...
           DGPAD-XL 3R-D65-JHP    3.00    65.0    6.00    2.40     7.2    34.20   60.00   43.00    34.0   DG. 3...
          •  For user guide and accessories, see pages 538-547
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-Z (486) • DGN/DGNC/DGNM-C (481)
          •  DGN/DGNM-J/JS/JT (483) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)
          For holders, see pages: ABC MAHDR-#-XL-JHP (782) • MAHPR/L-XL-JHP (561) • MAHR/L-MG-XL-JHP (501) • MAHR/L-MG-XL-JHP-MC (501)
          •  TR TNK36 MAHDL-R-XL-JHP (782) • TR45TNL MAHDN-R-XL-JHP (781) • V## MAHD#-#-XL-##-JHP (778)
