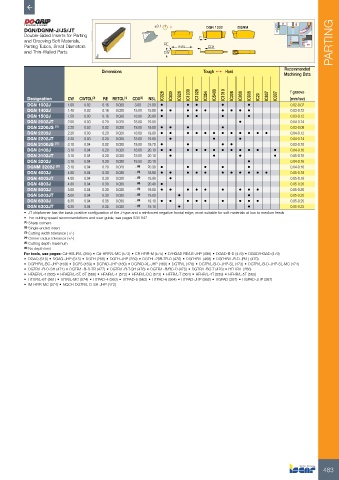

P. 485

DGN/DGNM-J/JS/JT                             ±0.1              DGN 1002   DGNM
          Double-Sided Inserts for Parting                             7°
          and Grooving Soft Materials,                                                                                PARTING
            Parting Tubes, Small Diameters                 RE   INSL      CDX
          and Thin-Walled Parts                            CW


                                     Dimensions                          Tough 1   Hard              Recommended
                                                                                                     Machining Data


                                                          IC328  IC830  IC928  IC1030  IC1028  IC354  IC5400  IC1010  IC308  IC808  IC908  IC807  IC907  f groove
           Designation   CW  CWTOL (3)  RE  RETOL (4)  CDX (5)  INSL                        IC20       (mm/rev)
           DGN 1002J     1.00  0.02  0.16  0.020  3.00  21.00 •    •  •        •        •              0.02-0.07
           DGN 1402J     1.40  0.03  0.16  0.020  15.00  15.80 •  •  •  •  •   •  •  •  •              0.03-0.12
           DGN 1502J     1.50  0.03  0.16  0.020  18.00  20.90 •   •  •        •        •              0.03-0.12
           DGN 2002JT    2.00  0.03  0.20  0.020  18.00  19.80                       •                 0.04-0.14
           DGN 2200JS  (1)  2.20  0.03  0.02  0.020  18.00  19.00 •  •  •      •                       0.03-0.08
           DGN 2202J     2.20  0.03  0.20  0.020  18.00  19.80 •  •  •  •  •  •  •  •  •  •  •  •      0.04-0.12
           DGN 2202JT    2.20  0.03  0.20  0.020  18.00  19.80  •           •        •                 0.04-0.14
           DGN 3100JS  (1)  3.10  0.04  0.02  0.020  18.00  19.70 •  •         •  •                    0.03-0.10
           DGN 3102J     3.10  0.04  0.20  0.020  18.00  20.10 •  •  •  •  •  •  •  •  •  •  •   •     0.04-0.16
           DGN 3102JT    3.10  0.04  0.20  0.020  18.00  20.10  •           •        •           •     0.05-0.18
           DGN 3202J     3.18  0.04  0.20  0.020  18.00  20.10                          •              0.04-0.16
           DGNM 3202J  (2)  3.18  0.04  0.20  0.020  -  (6)  20.30 •  •  •     •        •              0.04-0.16
                                                 (6)
           DGN 4003J     4.00  0.04  0.30  0.030  -     18.90 •  •  •  •  •    •  •  •  •  •  •        0.05-0.18
           DGN 4003JT    4.00  0.04  0.30  0.030  -     18.90  •                                       0.05-0.18
                                                 (6)
           DGN 4803J     4.80  0.04  0.30  0.030  -     20.40 •                                        0.05-0.20
                                                 (6)
                                                 (6)
           DGN 5003J     5.00  0.04  0.30  0.030  -     19.00 •  •  •  •  •    •     •  •  •           0.05-0.20
                                                 (6)
           DGN 5003JT    5.00  0.04  0.30  0.030  -     19.00  •                        •              0.05-0.20
                                                 (6)
           DGN 6303J     6.35  0.04  0.35  0.030  -     19.10 •  •  •  •  •    •     •  •  •           0.05-0.25
           DGN 6303JT    6.35  0.04  0.35  0.030  -     19.10  •                        •              0.05-0.25
                                                 (6)
          •  JT chipformer has the basic positive configuration of the J-type and a reinforced negative frontal edge; most suitable for soft materials at low to medium feeds
          •   For cutting speed recommendations and user guide, see pages 538-547
          (1)  Sharp corners
          (2)  Single-ended insert
          (3)  Cutting width tolerance (+/-)
          (4)  Corner radius tolerance (+/-)
          (5)  Cutting depth maximum
          (6)  No depth limit
          For tools, see pages: C#-HELIR/L (265) • C#-HFIR/L-MC (573) • CR HFIR-M (575) • D/HGAD RE/LE-JHP (499) • DGAD-B-D (479) • DGAD/HGAD (479)
          •  DGAQ (515) • DGAQ-JHP (515) • DGFH (268) • DGFH-JHP (269) • DGFHL-26B-TR-D (470) • DGFHR/L (468) • DGFHR/L-B-D..(R/L) (470)
          •  DGFHR/L-BC-JHP (469) • DGFS (469) • DGPAD-JHP (480) • DGPAD-XL-JHP (480) • DGTR/L (476) • DGTR/L-B-D-JHP-SL (473) • DGTR/L-B-D-JHP-SL-MC (474)
          •  DGTR/L-B-D-SH (471) • DGTR/L-B-D-TR (477) • DGTR/L-B-T-SH (476) • DGTR/L-B/BC-D (475) • DGTR/L-BC-T (476) • HELIR/L (266)
          •  HFAER/L-4 (565) • HFAER/L-5T, 6T (566) • HFAIR/L-4 (572) • HFAIR/L-DG (573) • HFFR/L-T (564) • HFHR/L-4T (559) • HFHR/L-5T (560)
          •  HFHR/L-6T (561) • HFIR/L-MC (574) • HFPAD-4 (563) • HFPAD-5 (563) • HFPAD-6 (564) • HFPAD-JHP (562) • HGPAD (267) • HGPAD-JHP (267)
          •  IM-HFIR-MC (574) • NQCH-DGTR/L-D-SH-JHP (472)
