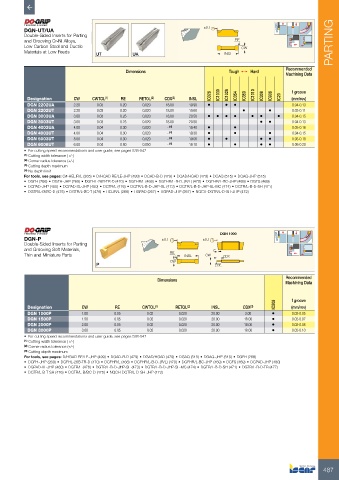

Page 489 - ISCAR(TURNING-CATALOG-42-2022)
P. 489

DGN-UT/UA                                                      ±0.1
          Double-Sided Inserts for Parting
          and Grooving Cr-Ni Alloys,                                                RE                                PARTING
          Low Carbon Steel and Ductile                                                CW
          Materials at Low Feeds                                                INSL


                                             Dimensions                          Tough 1   Hard      Recommended
                                                                                                     Machining Data


                                                                           IC328  IC1030  IC1028  IC354  IC350  IC1010  IC308  IC908  f groove
           Designation     CW    CWTOL (1)  RE    RETOL (2)  CDX (3)  INSL                         IC20  (mm/rev)
           DGN 2202UA      2.20    0.03    0.20    0.020   18.00   19.90  •     •  •                    0.04-0.13
           DGN 2202UT      2.20    0.03    0.20    0.020   18.00   19.60              •        •        0.03-0.11
           DGN 3003UA      3.00    0.03    0.25    0.020   18.00   20.50  •  •  •  •     •  •     •     0.04-0.15
           DGN 3003UT      3.00    0.03    0.25    0.020   18.00   20.50                    •  •        0.04-0.13
           DGN 4003UA      4.00    0.04    0.30    0.020    -  (4)  19.40  •       •                    0.05-0.16
           DGN 4003UT      4.00    0.04    0.30    0.020    -      19.30  •        •           •        0.04-0.15
                                                             (4)
                                                             (4)
           DGN 5003UT      5.00    0.04    0.30    0.020    -      19.00  •     •           •  •        0.05-0.18
           DGN 6008UT      6.00    0.04    0.80    0.050    -      19.10  •        •        •  •        0.06-0.20
                                                             (4)
          •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  Cutting depth maximum
          (4)  No depth limit
          For tools, see pages: C#-HELIR/L (265) • D/HGAD RE/LE-JHP (499) • DGAD-B-D (479) • DGAD/HGAD (479) • DGAQ (515) • DGAQ-JHP (515)
          •  DGFH (268) • DGFH-JHP (269) • DGFHL-26B-TR-D (470) • DGFHR/L (468) • DGFHR/L-B-D..(R/L) (470) • DGFHR/L-BC-JHP (469) • DGFS (469)
          •  DGPAD-JHP (480) • DGPAD-XL-JHP (480) • DGTR/L (476) • DGTR/L-B-D-JHP-SL (473) • DGTR/L-B-D-JHP-SL-MC (474) • DGTR/L-B-D-SH (471)
          •  DGTR/L-B/BC-D (475) • DGTR/L-BC-T (476) • HELIR/L (266) • HGPAD (267) • HGPAD-JHP (267) • NQCH-DGTR/L-D-SH-JHP (472)




                                                                              DGN 1000

          DGN-P                                           ±0.1          ±0.1
          Double-Sided Inserts for Parting
          and Grooving Soft Materials,                                      7°
          Thin and Miniature Parts                           RE   INSL   CW    CDX
                                                             CW
                                                                             RE
                                                                                                     Recommended
                                                        Dimensions
                                                                                                     Machining Data


                                                                                                  IC508  f groove
           Designation        CW         RE        CWTOL (1)   RETOL (2)   INSL       CDX (3)          (mm/rev)
           DGN 1000P          1.00       0.05        0.02       0.020      20.00       3.00      •      0.02-0.05
           DGN 1500P          1.50       0.05        0.02       0.020      20.00       18.00     •      0.02-0.07
           DGN 2000P          2.00       0.05        0.02       0.020      20.00       18.00     •      0.02-0.08
           DGN 3000P          3.00       0.05        0.02       0.020      20.00       18.00     •      0.02-0.10
          •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          (3)  Cutting depth maximum
          For tools, see pages: D/HGAD RE/LE-JHP (499) • DGAD-B-D (479) • DGAD/HGAD (479) • DGAQ (515) • DGAQ-JHP (515) • DGFH (268)
          •  DGFH-JHP (269) • DGFHL-26B-TR-D (470) • DGFHR/L (468) • DGFHR/L-B-D..(R/L) (470) • DGFHR/L-BC-JHP (469) • DGFS (469) • DGPAD-JHP (480)
          •  DGPAD-XL-JHP (480) • DGTR/L (476) • DGTR/L-B-D-JHP-SL (473) • DGTR/L-B-D-JHP-SL-MC (474) • DGTR/L-B-D-SH (471) • DGTR/L-B-D-TR (477)
          •  DGTR/L-B-T-SH (476) • DGTR/L-B/BC-D (475) • NQCH-DGTR/L-D-SH-JHP (472)


















                                                                                                                   487
