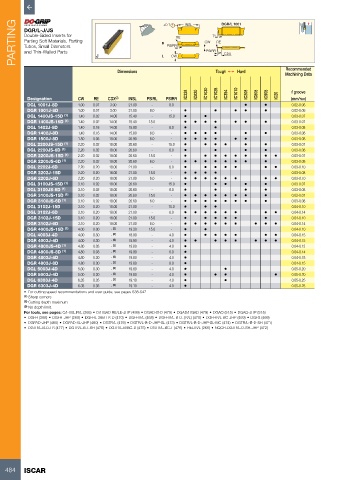

P. 486

PARTING  DGR/L-J/JS                                 R ±0.1  CW RE  INSL  CW  7° RE DGR/L 1001
          Double-Sided Inserts for
          Parting Soft Materials, Parting
                                                            PSIRR
          Tubes, Small Diameters
                                                                         PSIRR
          and Thin-Walled Parts
                                                                                CDX
                                                          L
                                          Dimensions                         Tough 1   Hard          Recommended
                                                                                                     Machining Data

                                                                   IC328  IC830  IC1030  IC1028  IC354  IC1010  IC308  IC808  IC908  IC20  f groove
           Designation      CW    RE   CDX (2)  INSL  PSIRL  PSIRR                                     (mm/rev)
           DGL 1001J-8D     1.00  0.07  3.00  21.00   -     8.0                        •      •        0.02-0.06
           DGR 1001J-8D     1.00  0.07  3.00  21.00   8.0    -    •         •      •   •      •        0.02-0.06
           DGL 1400JS-15D  (1)  1.40  0.02  14.00  15.40  -  15.0  •     •                             0.03-0.07
           DGR 1400JS-15D  (1)  1.40  0.02  14.00  15.40  15.0  -  •  •  •  •      •   •      •        0.03-0.07
           DGL 1402J-8D     1.40  0.16  14.00  15.80  -     8.0   •         •                          0.03-0.08
           DGR 1402J-8D     1.40  0.16  14.00  15.80  8.0    -    •  •   •  •          •      •        0.03-0.08
           DGR 1500J-8D     1.50  0.05  18.00  20.90  8.0    -    •  •   •  •      •   •               0.03-0.08
           DGL 2200JS-15D  (1)  2.20  0.02  18.00  20.60  -  15.0  •     •  •   •      •      •        0.03-0.07
           DGL 2200JS-6D  (1)  2.20  0.02  18.00  20.60  -  6.0   •         •          •      •        0.03-0.08
           DGR 2200JS-15D  (1)  2.20  0.02  18.00  20.60  15.0  -  •     •  •   •  •   •      •  •     0.03-0.07
           DGR 2200JS-6D  (1)  2.20  0.02  18.00  20.60  6.0  -   •  •   •  •   •  •   •      •        0.03-0.08
           DGL 2202J-6D     2.20  0.20  18.00  21.00  -     6.0   •      •  •   •  •          •  •     0.03-0.10
           DGR 2202J-15D    2.20  0.20  18.00  21.00  15.0   -    •  •   •  •                          0.03-0.08
           DGR 2202J-6D     2.20  0.20  18.00  21.00  6.0    -    •  •   •  •   •  •          •  •     0.03-0.10
           DGL 3100JS-15D  (1)  3.10  0.02  18.00  20.60  -  15.0  •        •   •      •      •        0.03-0.07
           DGL 3100JS-6D  (1)  3.10  0.02  18.00  20.60  -  6.0   •         •          •      •        0.03-0.08
           DGR 3100JS-15D  (1)  3.10  0.02  18.00  20.60  15.0  -  •  •  •  •   •  •   •      •        0.03-0.07
           DGR 3100JS-6D  (1)  3.10  0.02  18.00  20.60  6.0  -   •  •   •  •   •  •   •      •        0.03-0.08
           DGL 3102J-15D    3.10  0.20  18.00  21.00  -     15.0  •      •  •                          0.04-0.10
           DGL 3102J-6D     3.10  0.20  18.00  21.00  -     6.0   •  •   •  •   •  •          •  •     0.04-0.14
           DGR 3102J-15D    3.10  0.20  18.00  21.00  15.0   -    •      •  •   •  •          •        0.04-0.10
           DGR 3102J-6D     3.10  0.20  18.00  21.00  6.0    -    •  •   •  •   •  •      •   •  •     0.04-0.14
           DGR 4000JS-15D  (1)  4.00  0.00  -  (3)  19.30  15.0  -  •    •                             0.04-0.10
           DGL 4003J-4D     4.00  0.30  -     18.90   -     4.0   •      •  •   •  •          •  •     0.04-0.15
                                         (3)
           DGR 4003J-4D     4.00  0.30  -     18.90   -     4.0   •  •      •   •  •      •   •  •     0.04-0.15
                                         (3)
                                         (3)
           DGR 4800JS-4D  (1)  4.80  0.03  -     19.80  -   4.0   •                                    0.04-0.12
                                         (3)
           DGR 4800JS-8D  (1)  4.80  0.03  -     19.80  -   8.0   •                                    0.04-0.14
                                         (3)
           DGR 4803J-4D     4.80  0.30  -     19.80   -     4.0   •                                    0.04-0.18
           DGR 4803J-8D     4.80  0.30  -     19.80   -     8.0   •                                    0.04-0.15
                                         (3)
                                         (3)
           DGL 5003J-4D     5.00  0.30  -     19.80   -     4.0   •             •                      0.05-0.20
                                         (3)
           DGR 5003J-4D     5.00  0.30  -     19.80   -     4.0   •         •   •                •     0.05-0.20
           DGL 6303J-4D     6.35  0.35  -     19.10   -     4.0   •             •                      0.05-0.25
                                         (3)
           DGR 6303J-4D     6.35  0.35  -     19.10   -     4.0   •                                    0.05-0.25
                                         (3)
          •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Sharp corners
          (2)  Cutting depth maximum
          (3)  No depth limit.
          For tools, see pages: C#-HELIR/L (265) • D/HGAD RE/LE-JHP (499) • DGAD-B-D (479) • DGAD/HGAD (479) • DGAQ (515) • DGAQ-JHP (515)
          •  DGFH (268) • DGFH-JHP (269) • DGFHL-26B-TR-D (470) • DGFHR/L (468) • DGFHR/L-B-D..(R/L) (470) • DGFHR/L-BC-JHP (469) • DGFS (469)
          •  DGPAD-JHP (480) • DGPAD-XL-JHP (480) • DGTR/L (476) • DGTR/L-B-D-JHP-SL (473) • DGTR/L-B-D-JHP-SL-MC (474) • DGTR/L-B-D-SH (471)
          •  DGTR/L-B-D-TR (477) • DGTR/L-B-T-SH (476) • DGTR/L-B/BC-D (475) • DGTR/L-BC-T (476) • HELIR/L (266) • NQCH-DGTR/L-D-SH-JHP (472)
