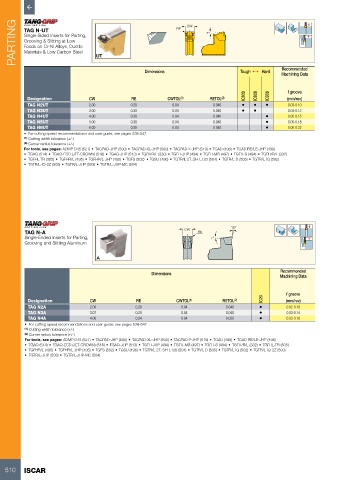

P. 512

PARTING  TAG N-UT                                        RE  CW    7°

          Single-Sided Inserts for Parting,
          Grooving & Slitting at Low
          Feeds on Cr-Ni Alloys, Ductile
          Materials & Low Carbon Steel


                                                    Dimensions                       Tough 1   Hard  Recommended
                                                                                                    Machining Data


                                                                                       IC830  IC808  IC908  f groove
           Designation          CW             RE           CWTOL (1)      RETOL (2)                  (mm/rev)
           TAG N2UT             2.00           0.20           0.04          0.040     •   •   •       0.03-0.10
           TAG N3UT             3.00           0.30           0.04          0.040     •   •           0.04-0.12
           TAG N4UT             4.00           0.30           0.04          0.040             •       0.05-0.15
           TAG N5UT             5.00           0.30           0.04          0.040             •       0.05-0.18
           TAG N6UT             6.00           0.85           0.04          0.040             •       0.06-0.22
          •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          For tools, see pages: ADMP D45 (521) • TAGPAD-JHP (500) • TAGPAD-XL-JHP (500) • TAGPAD-Y-JHP (519) • TGAD (498) • TGAD RE/LE-JHP (498)
          •  TGAQ (514) • TGAQ-ECD (JET-CROWN) (516) • TGAQ-JHP (513) • TGBHR/L (330) • TGFH-JHP (494) • TGFH-MB (497) • TGFH-S (494) • TGFH/R/L (332)
          •  TGFHL-TR (505) • TGFHR/L (495) • TGFHR/L-JHP (495) • TGFS (502)  • TGSU (496) • TGTR/L-2T..SH-L120 (504) • TGTR/L-D (505) • TGTR/L-IQ (502)
          •  TGTR/L-IQ-2Z (503) • TGTR/L-JHP (503) • TGTR/L-JHP-MC (504)









                                                                                  10°
          TAG N-A                                                 CW  RE
          Single-Ended Inserts for Parting,                                7°
          Grooving and Slitting Aluminum




                                                                                                   Recommended
                                                      Dimensions
                                                                                                   Machining Data

                                                                                                      f groove
           Designation           CW              RE            CWTOL (1)       RETOL (2)     IC20    (mm/rev)
           TAG N2A               2.00            0.20            0.04           0.040       •         0.02-0.10
           TAG N3A               3.07            0.20            0.04           0.040       •         0.03-0.14
           TAG N4A               4.00            0.24            0.04           0.030       •         0.03-0.16
          •  For cutting speed recommendations and user guide, see pages 538-547
          (1)  Cutting width tolerance (+/-)
          (2)  Corner radius tolerance (+/-)
          For tools, see pages: ADMP D45 (521) • TAGPAD-JHP (500) • TAGPAD-XL-JHP (500) • TAGPAD-Y-JHP (519) • TGAD (498) • TGAD RE/LE-JHP (498)
          •  TGAQ (514) • TGAQ-ECD (JET-CROWN) (516) • TGAQ-JHP (513) • TGFH-JHP (494) • TGFH-MB (497) • TGFH-S (494) • TGFH/R/L (332) • TGFHL-TR (505)
          •  TGFHR/L (495) • TGFHR/L-JHP (495) • TGFS (502) • TGSU (496) • TGTR/L-2T..SH-L120 (504) • TGTR/L-D (505) • TGTR/L-IQ (502) • TGTR/L-IQ-2Z (503)
          •  TGTR/L-JHP (503) • TGTR/L-JHP-MC (504)






















   510    ISCAR
