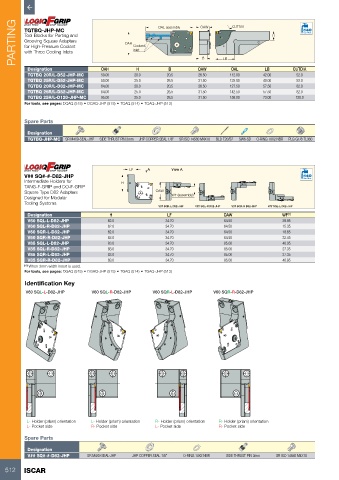

Page 514 - ISCAR(TURNING-CATALOG-42-2022)
P. 514

PARTING  TGTBQ-JHP-MC                  OAH  Coolant  OAL assembly  OAW      CUTDIA         H          Bar Max

          Tool Blocks for Parting and
          Grooving Square Adapters
          for High-Pressure Coolant
                                                inlet
          with Three Cooling Inlets
                                                                        B
           Designation               OAH         H          B          OAW     LB  OAL        LB        CUTDIA
           TGTBQ 20R/L-D52-JHP-MC    50.00      20.0        20.5       26.50      112.00     42.00       52.0
           TGTBQ 25R/L-D52-JHP-MC    50.00      25.0        26.5       31.50      125.00     40.00       52.0
           TGTBQ 20R/L-D82-JHP-MC    64.00      20.0        20.5       26.50      127.50     57.50       82.0
           TGTBQ 25R/L-D82-JHP-MC    64.00      25.0        26.5       31.50      142.50     57.50       82.0
           TGTBQ 25R/L-D120-JHP-MC   95.00      25.0        26.5       31.50      158.00     73.00       120.0
          For tools, see pages: DGAQ (515) • DGAQ-JHP (515) • TGAQ (514) • TGAQ-JHP (513)

          Spare Parts
           Designation
           TGTBQ-JHP-MC  SR M4X9-SEAL-JHP  SIDE THRUST PIN 3mm  JHP COPPER SEAL 1/8"  SR ISO 14580 M4X10  BLD T20/S7  SW6-SD  O-RING 10X2 NBR  PLG G1/8 TL360




                                              LF     A       View A
          V## SQ#-#-D82-JHP
          Intermediate Holders for          H                                                               Bar Max
          TANG-F-GRIP and DO-F-GRIP
          Square Type D82 Adapters                      OAW  WF (assembly)
          Designed for Modular
          Tooling Systems
                                                         V## SQR-L D82-JHP  V## SQL-R D82-JHP  V## SQR-R D82-JHP  V## SQL-L D82-JHP
           Designation                  H                   LF                  OAW                 WF (1)
           V60 SQL-L-D82-JHP           62.0                34.70                64.50               28.95
           V60 SQL-R-D82-JHP           62.0                34.70                64.50               15.35
           V60 SQR-L-D82-JHP           62.0                34.70                64.50               18.85
           V60 SQR-R-D82-JHP           62.0                34.70                64.50               32.45
           V85 SQL-L-D82-JHP           83.0                34.70                85.00               40.95
           V85 SQL-R-D82-JHP           83.0                34.70                85.00               27.35
           V85 SQR-L-D82-JHP           83.0                34.70                85.00               27.35
           V85 SQR-R-D82-JHP           83.0                34.70                85.00               40.95
          (1)  When 3mm width insert is used.
          For tools, see pages: DGAQ (515) • DGAQ-JHP (515) • TGAQ (514) • TGAQ-JHP (513)
          Identification Key

          V60 SQL-L-D82-JHP      V60 SQL-R-D82-JHP     V60 SQR-L-D82-JHP    V60 SQR-R-D82-JHP


























          L- Holder (prism) orientation  L- Holder (prism) orientation  R- Holder (prism) orientation  R- Holder (prism) orientation
          L- Pocket side         R- Pocket side         L- Pocket side        R- Pocket side

          Spare Parts

           Designation
           V## SQ#-#-D82-JHP    SR M4X9-SEAL-JHP  JHP COPPER SEAL 1/8"  O-RING 10X2 NBR  SIDE THRUST PIN 3mm  SR ISO 14580 M4X10
