Page 517 - ISCAR(TURNING-CATALOG-42-2022)

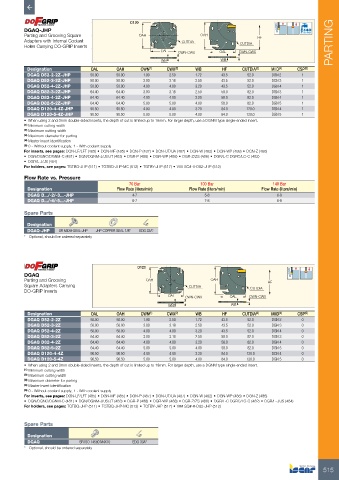

P. 517

TWISTED 2-SIDED                  D120
          DGAQ-JHP
          Parting and Grooving Square             OAH                  OAH                  HF              Bar Max
          Adapters with Internal Coolant                         CUTDIA              CUTDIA                           PARTING
          Holes Carrying DO-GRIP Inserts
                                                         OAL    CWN-CWX       OAL    CWN-CWX
                                                          WB                   WB
           Designation           OAL      OAH     CWN (1)   CWX (2)   WB       HF     CUTDIA (3)  MIID (4)  CSP (5)
           DGAQ D52-2-2Z-JHP     50.00    50.00    1.90      2.50     1.72     43.5     52.0    DGN 2      1
           DGAQ D52-3-2Z-JHP     50.00    50.00    3.00      3.18     2.50     43.5     52.0    DGN 3      1
           DGAQ D52-4-2Z-JHP     50.00    50.00    4.00      4.00     3.20     43.5     52.0    DGN 4      1
           DGAQ D82-3-2Z-JHP     64.40    64.40    3.00      3.18     2.50     58.0     82.0    DGN 3      1
           DGAQ D82-4-2Z-JHP     64.40    64.40    4.00      4.00     3.20     58.0     82.0    DGN 4      1
           DGAQ D82-5-2Z-JHP     64.40    64.40    5.00      5.00     4.00     58.0     82.0    DGN 5      1
           DGAQ D120-4-4Z-JHP    90.50    90.50    4.00      4.00     3.20     84.0     120.0   DGN 4      1
           DGAQ D120-5-4Z-JHP    90.50    90.50    5.00      5.00     4.00     84.0     120.0   DGN 5      1
          •  When using 2 and 3mm double-sided inserts, the depth of cut is limited up to 19mm. For larger depth, use a DGNM type single-ended insert.
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Maximum diameter for parting
          (4)  Master insert identification
          (5)  0 - Without coolant supply, 1 - With coolant supply
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-W (482) • DGN-WP (488) • DGN-Z (486)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482)
          •  DGR/L-J/JS (484)
          For holders, see pages: TGTBQ-JHP (511) • TGTBQ-JHP-MC (512) • TGTBY-JHP (517) • V## SQ#-#-D82-JHP (512)
          Flow Rate vs. Pressure
                                              70 Bar                   100 Bar                   140 Bar
           Designation                    Flow Rate (liters/min)   Flow Rate (liters/min)    Flow Rate (liters/min)
           DGAQ D.../-2/-3...-JHP               4-7                      5-8                      6-9
           DGAQ D.../-4/-5...-JHP               6-7                      7-8                      8-9

          Spare Parts

           Designation
           DGAQ-JHP   SR M4X9-SEAL-JHP  JHP COPPER SEAL 1/8"  EDG 33A*
          *  Optional, should be ordered separately




              TWISTED 2-SIDED                    D120

          DGAQ
          Parting and Grooving                      OAH                    OAH                 HF
          Square Adapters Carrying                                 CUTDIA                CUTDIA
          DO-GRIP Inserts
                                                            OAL   CWN-CWX         OAL    CWN-CWX
                                                            WB                    WB
           Designation           OAL      OAH     CWN (1)   CWX (2)   WB       HF     CUTDIA (3)  MIID (4)  CSP (5)
           DGAQ D52-2-2Z         50.00    50.00    1.90      2.50     1.72     43.5     52.0    DGN 2      0
           DGAQ D52-3-2Z         50.00    50.00    3.00      3.18     2.50     43.5     52.0    DGN 3      0
           DGAQ D52-4-2Z         50.00    50.00    4.00      4.00     3.20     43.5     52.0    DGN 4      0
           DGAQ D82-3-2Z         64.40    64.40    3.00      3.18     2.50     58.0     82.0    DGN 3      0
           DGAQ D82-4-2Z         64.40    64.40    4.00      4.00     3.20     58.0     82.0    DGN 4      0
           DGAQ D82-5-2Z         64.40    64.40    5.00      5.00     4.00     58.0     82.0    DGN 5      0
           DGAQ D120-4-4Z        90.50    90.50    4.00      4.00     3.20     84.0     120.0   DGN 4      0
           DGAQ D120-5-4Z        90.50    90.50    5.00      5.00     4.00     84.0     120.0   DGN 5      0
          •  When using 2 and 3mm double-sided inserts, the depth of cut is limited up to 19mm. For larger depth, use a DGNM type single-ended insert.
          (1)  Minimum cutting width
          (2)  Maximum cutting width
          (3)  Maximum diameter for parting
          (4)  Master insert identification
          (5)  0 - Without coolant supply, 1 - With coolant supply
          For inserts, see pages: DGN-LF/LFT (485) • DGN-MF (485) • DGN-P (487) • DGN-UT/UA (487) • DGN-W (482) • DGN-WP (488) • DGN-Z (486)
          •  DGN/DGNC/DGNM-C (481) • DGN/DGNM-J/JS/JT (483) • DGR-P (488) • DGR-WP (488) • DGR-Z/ZS (486) • DGR/L-C DGRC/LC-C (482) • DGR/L-J/JS (484)
          For holders, see pages: TGTBQ-JHP (511) • TGTBQ-JHP-MC (512) • TGTBY-JHP (517) • V## SQ#-#-D82-JHP (512)


          Spare Parts

           Designation
           DGAQ              SR ISO 14580 M4X10  EDG 33A*
          *  Optional, should be ordered separately
