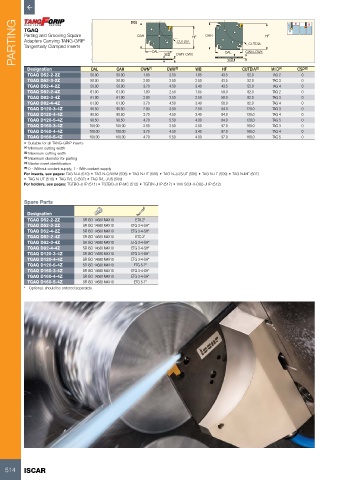

Page 516 - ISCAR(TURNING-CATALOG-42-2022)
P. 516
PARTING TGAQ D52 OAH OAL WB CWN-CWX HF OAH OAL CWN-CWX HF
Parting and Grooving Square
Adapters Carrying TANG-GRIP
CUTDIA
CUTDIA
Tangentially Clamped Inserts
Designation OAL OAH CWN (1) CWX (2) WB HF WB CUTDIA (3) MIID (4) CSP (5)
TGAQ D52-2-2Z 50.00 50.00 1.80 2.50 1.65 43.5 52.0 TAG 2 0
TGAQ D52-3-2Z 50.00 50.00 2.80 3.50 2.50 43.5 52.0 TAG 3 0
TGAQ D52-4-2Z 50.00 50.00 3.70 4.50 3.40 43.5 52.0 TAG 4 0
TGAQ D82-2-4Z 61.00 61.00 1.80 2.50 1.65 58.0 82.0 TAG 2 0
TGAQ D82-3-4Z 61.00 61.00 2.80 3.50 2.50 58.0 82.0 TAG 3 0
TGAQ D82-4-4Z 61.00 61.00 3.70 4.50 3.40 58.0 82.0 TAG 4 0
TGAQ D120-3-4Z 90.50 90.50 2.80 3.50 2.50 84.0 120.0 TAG 3 0
TGAQ D120-4-4Z 90.50 90.50 3.70 4.50 3.40 84.0 120.0 TAG 4 0
TGAQ D120-5-4Z 90.50 90.50 4.70 5.50 4.00 84.0 120.0 TAG 5 0
TGAQ D160-3-4Z 100.00 100.00 2.80 3.50 2.50 97.0 160.0 TAG 3 0
TGAQ D160-4-4Z 100.00 100.00 3.70 4.50 3.40 97.0 160.0 TAG 4 0
TGAQ D160-5-4Z 100.00 100.00 4.70 5.50 4.00 97.0 160.0 TAG 5 0
• Suitable for all TANG-GRIP inserts
(1) Minimum cutting width
(2) Maximum cutting width
(3) Maximum diameter for parting
(4) Master insert identification
(5) 0 - Without coolant supply, 1 - With coolant supply
For inserts, see pages: TAG N-A (510) • TAG N-C/W/M (506) • TAG N-HF (506) • TAG N-J/JS/JT (508) • TAG N-LF (509) • TAG N-MF (507)
• TAG N-UT (510) • TAG R/L-C (507) • TAG R/L-J/JS (509)
For holders, see pages: TGTBQ-JHP (511) • TGTBQ-JHP-MC (512) • TGTBY-JHP (517) • V## SQ#-#-D82-JHP (512)
Spare Parts
Designation
TGAQ D52-2-2Z SR ISO 14580 M4X10 ETG 2*
TGAQ D52-3-2Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D52-4-2Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D82-2-4Z SR ISO 14580 M4X10 ETG 2*
TGAQ D82-3-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D82-4-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D120-3-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D120-4-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D120-5-4Z SR ISO 14580 M4X10 ETG 5-7*
TGAQ D160-3-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D160-4-4Z SR ISO 14580 M4X10 ETG 3-4-SH*
TGAQ D160-5-4Z SR ISO 14580 M4X10 ETG 5-7*
* Optional, should be ordered separately
