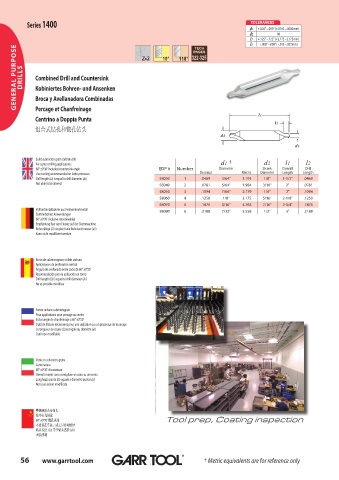

P. 56
Series 1400 TOLERANCES
d1 +.003" –.000" (+.0762 –.0000mm)
d2 h6
l1 +.125" –.125" (+3.175 –3.175mm)
l2 +.008" –.008" (+.203 –.203mm)
GENERAL PURPOSE DRILLS DRILLS Combined Drill and Countersink
322-325
10°
Kobiniertes Bohren- und Ansenken
Broca y Avellanadora Combinadas
Percage et Chanfreinage
Centrino a Doppia Punta
组合式钻孔和锪孔钻头
组合式钻孔和锪孔钻头
Solid submicron grain carbide drill
For center drilling applications d1 † d2 l1 l2
60° ±0°30' included countersink angle EDP # Number Diameter Shank Overall Drill
Live tooling recommended on lathe processes Decimal Metric Diameter Length Length
Drill length (l2) is equal to drill diameter (d1) 58030 1 .0469 3/64" 1.191 1/8" 1-1/2" .0469
Not able to be altered 58040 2 .0781 5/64" 1.984 3/16" 2" .0781
58050 3 .1094 7/64" 2.779 1/4" 2" .1094
58060 4 .1250 1/8" 3.175 5/16" 2-1/8" .1250
58070 5 .1875 3/16" 4.763 7/16" 2-3/4" .1875
Vollhartmetallbohrer aus Feinkornhartmetall 58080 6 .2188 7/32" 5.558 1/2" 3" .2188
Zentrierbohrer Anwendungen
60° ±0°30' inclusive Ansenkwinkel
Empfehlung fuer den Einsatz auf der Drehmaschine
Bohrerlänge (l2) ist gleich wie Bohrdurchmesser (d1)
Kann nicht modifiziert werden
Broca de submicrograno sólido carburo
Aplicaciones de perforación central
Ángulo de avellanado entre caras de 60° ±0°30'
Recomendación para la aplicación en torno
Drill length (l2) is equal to drill diameter (d1)
No es possible modificar
Forets carbure submicrograin
Pour applications pour percage au centre
Inclus angle de chanfreinage a 60° ±0°30'
Outil de filature nécessaires pour une utilisation sur un processus de tournage
La longueur de coupe (l2) est égale au diamètre (d1)
Outil non modifiable
Punte in sub-micro grana
Centrinatura
60° ±0°30' di svasatura
Utensili rotanti sono consigliate se usato su un tornio
Lunghezza punta (l2) uguale a diametro punta (d1)
Non può essere modificata
整体硬质合金钻头
钻中心孔用途
60° ±0°30' 锪孔夹角 Tool prep, Coating inspection
不建议在车床，或工具必须纺纱
钻头长度 (l2) 等于钻头直径 (d1)
无法改制
56 www.garrtool.com ® ® ® † Metric equivalents are for reference only
