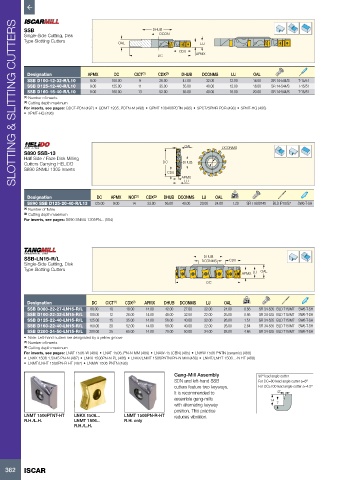

P. 364

SLOTTING & SLITTING CUTTERS

         SSB                                           DHUB
         Single-Side Cutting, Disk                       DCON
         Type Slotting Cutters             OAL                         LU
                                                                CDX
                                                        DC            APMX


           Designation          APMX     DC     CICT (1)  CDX (2)  DHUB  DCONMS   LU      OAL
           SSB D100-12-32-R/L10  9.00   100.00    9      26.00   47.00   32.00    12.00   16.00  SR 14-544/S  T-15/51
           SSB D125-12-40-R/L10  9.00   125.00    11     35.00   55.00   40.00    12.00   16.00  SR 14-544/S  T-15/51
           SSB D160-16-40-R/L10  9.00   160.00    13     52.00   55.00   40.00    16.00   20.00  SR 14-544/S  T-15/51
         (1)  Number of inserts
         (2)  Cutting depth maximum
         For inserts, see pages: QDCT-PDN (497) • QDMT 1205..PDTN-M (498) • QPMT 100408PDTN (495) • SPCT/SPMR PDR (496) • SPMT-HQ (495)
         •  XPMT-HQ (496)





                                                                  OAL          DCONMS

         S890 SSB-13
         Half Side / Face Disk Milling
         Cutters Carrying HELIDO                          DC     DHUB
         S890 SNMU 1305 Inserts
                                                            CDX
                                                                 APMX
                                                                  LU

           Designation             DC   APMX  NOF (1)  CDX (2)  DHUB DCONMS  LU  OAL  kg
           S890 SSB D125-20-40-R/L13  125.00  9.00  14  33.00  56.00  40.00  20.00  24.00  1.20  SR 11800745  BLD IP15/S7  SW6-T-SH
         (1)  Number of flutes
         (2)  Cutting depth maximum
         For inserts, see pages: S890 SNMU 1305PN... (504)





                                                                         DHUB

         SSB-LN15-R/L                                                   DCONMS    CDX
         Single-Side Cutting, Disk
         Type Slotting Cutters                                                               OAL
                                                                                      APMX  LU
                                                                          DC


           Designation           DC   CICT (1)  CDX (2)  APMX  DHUB  DCONMS  LU  OAL   kg
           SSB D080-22-27-LN15-R/L  80.00  10  18.00  14.00  42.00  27.00  22.00  24.00  0.56  SR 34-535 BLD T15/M7  SW6-T-SH
           SSB D100-22-32-LN15-R/L  100.00  12  26.00  14.00  48.00  32.00  22.00  26.00  0.95  SR 34-535 BLD T15/M7  SW6-T-SH
           SSB D125-22-40-LN15-R/L  125.00  15  35.00  14.00  56.00  40.00  22.00  26.00  1.51  SR 34-535 BLD T15/M7  SW6-T-SH
           SSB D160-22-40-LN15-R/L  160.00  20  52.00  14.00  56.00  40.00  22.00  26.00  2.64  SR 34-535 BLD T15/M7  SW6-T-SH
           SSB D200-24-50-LN15-R/L  200.00  25  65.00  14.00  70.00  50.00  24.00  28.00  4.66  SR 34-535 BLD T15/M7  SW6-T-SH
         •  Note: Left-hand cutters are designated by a yellow groove
         (1)  Number of inserts
         (2)  Cutting depth maximum
         For inserts, see pages: LNAT 1506-W (489) • LNAT 1506..PN-N MM (489) • LNAW-15 (CBN) (485) • LNHW 1506 PNTN (ceramic) (488)
         •  LNKX 1506 1.5X45 PN-N (487) • LNKX 1506PN-N PL (486) • LNKX/LNMT 1506PNTN/PN-N MM (486) • LNMT/LNHT 1506...-N HT (488)
         •  LNMT/LNHT 1506PN-R HT (487) • LNMW 1506 PNTN (486)

                                                              Gang-Mill Assembly            90º lead angle cutter
                                                              SDN and left-hand SSB         For DC=80 lead angle cutter a=6º
                                                              cutters feature two keyways.   For DC≥100 lead angle cutter a=4.5º
                                                              It is recommended to                 a°
                                                              assemble gang-mills               14
                                                              with alternating keyway             7
                                                              position. This practice
         LNMT 1506PTNT-HT  LNKX 1506...      LNMT 1506PN-R-HT  reduces vibration.
         R.H./L.H.         LNMT 1506...      R.H. only
                           R.H./L.H.
