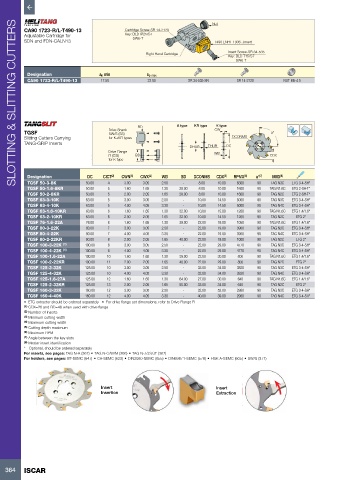

P. 366

SLOTTING & SLITTING CUTTERS
                                                                            Nut

          CA90 1723-R/L-T490-13              Cartridge Screw-SR 14-2120
          Adjustable Cartridge for           Key: BLD IP25/S7
                                                SW6-T
          SDN and FDN-CALN13                                                T490 LNHT 1306...Insert
                                                    Right Hand Cartridge         Insert Screw-SR 34-535
                                                                                 Key: BLD T15/S7
                                                                                    SW6-T

           Designation              ap min           ap max
           CA90 1723-R/L-T490-13    17.50            23.00         SR 34-535-SN     SR 14-2120       NUT M5-4.5







                                                 BD            A type  KR type  K type
                                       Drive Shank                          CW
          TGSF                         SW/S (SS)                                                a°
          Slitting Cutters Carrying    for K+KR types                              DCONMS
          TANG-GRIP Inserts
                                                                    DHUB  THUB   DC
                                       Drive Flange                         WB
                                       R (CSI)   BD                                             CDX
                                       for K type

           Designation          DC   CICT (2)  CWN (3)  CWX (4)  WB  BD  DCONMS  CDX (5)  RPMX (6)  a° (7)  MIID (8)
           TGSF 50-3-8K        50.00   4     3.00  3.05   2.50   -     8.00  10.00  6300   90   TAG N3C  ETG 3-4-SH*
           TGSF 50-1.6-8KR     50.00   5     1.60  1.65   1.30  28.00  8.00  10.00  1600   90   TAG N1.6C  ETG 2-SH-T*
           TGSF 50-2-8KR       50.00   5     2.00  2.05   1.65  28.00  8.00  10.00  1600   90   TAG N2C  ETG 2-SH-T*
           TGSF 63-3-10K       63.00   5     3.00  3.05   2.50   -    10.00  14.50  5000   90   TAG N3C  ETG 3-4-SH*
           TGSF 63-4-10K       63.00   5     4.00  4.05   3.30   -    10.00  14.50  5000   90   TAG N4C  ETG 3-4-SH*
           TGSF 63-1.6-10KR    63.00   6     1.60  1.65   1.30  32.00  10.00  15.00  1200  90   TAG N1.6C  ETG 1.4/1.6*
           TGSF 63-2-10KR      63.00   6     2.00  2.05   1.65  32.00  10.00  14.50  1260  90   TAG N2C  ETG 2*
           TGSF 76-1.6-22A     76.00   8     1.60  1.65   1.30  39.00  22.00  18.00  1050  90   TAG N1.6C  ETG 1.4/1.6*
           TGSF 80-3-22K       80.00   7     3.00  3.05   2.50   -    22.00  19.00  3900   90   TAG N3C  ETG 3-4-SH*
           TGSF 80-4-22K       80.00   7     4.00  4.05   3.30   -    22.00  19.00  3900   90   TAG N4C  ETG 3-4-SH*
           TGSF 80-2-22KR      80.00   8     2.00  2.05   1.65  40.00  22.00  19.00  1000  90   TAG N2C  ETG 2*
           TGSF 100-3-22K  (1)  100.00  8    3.00  3.05   2.50   -    22.00  29.00  4770   90   TAG N3C  ETG 3-4-SH*
           TGSF 100-4-22K  (1)  100.00  8    4.00  4.05   3.30   -    22.00  29.00  4770   90   TAG N4C  ETG 3-4-SH*
           TGSF 100-1.6-22A    100.00  10    1.60  1.65   1.30  39.00  22.00  30.00  800   90   TAG N1.6C  ETG 1.4/1.6*
           TGSF 100-2-22KR     100.00  11    2.00  2.05   1.65  40.00  22.00  29.00  800   90   TAG N2C  ETG 2*
           TGSF 125-3-32K      125.00  10    3.00  3.05   2.50   -    32.00  34.00  3820   90   TAG N3C  ETG 3-4-SH*
           TGSF 125-4-32K      125.00  10    4.00  4.05   3.30   -    32.00  34.00  3820   90   TAG N4C  ETG 3-4-SH*
           TGSF 125-1.6-27A    125.00  12    1.60  1.65   1.30  64.00  27.00  30.00  640   90   TAG N1.6C  ETG 1.4/1.6*
           TGSF 125-2-32KR     125.00  13    2.00  2.05   1.65  55.00  32.00  34.00  640   90   TAG N2C  ETG 2*
           TGSF 160-3-32K      160.00  12    3.00  3.05   2.50   -    32.00  52.00  2980   90   TAG N3C  ETG 3-4-SH*
           TGSF 160-4-40K      160.00  12    4.00  4.05   3.30   -    40.00  39.00  2980   90   TAG N4C  ETG 3-4-SH*
          •  ETG extractor should be ordered separately   •  For drive flange set dimensions, refer to Drive Flange R
          (1)  CDX=26 and BD=46 when used with drive flange
          (2)  Number of inserts
          (3)  Minimum cutting width
          (4)  Maximum cutting width
          (5)  Cutting depth maximum
          (6)  Maximum RPM
          (7)  Angle between the key slots
          (8)  Master insert identification
          *  Optional, should be ordered separately
          For inserts, see pages: TAG N-A (367) • TAG N-C/W/M (366) • TAG N-J/JS/JT (367)
          For holders, see pages: BT-SEMC (647) • C#-SEMC (623) • DIN2080-SEMC (655) • DIN69871-SEMC (578) • HSK A-SEMC (605) • SW/S (371)




                                     Insert                                  Insert
                                     Insertion                               Extraction
