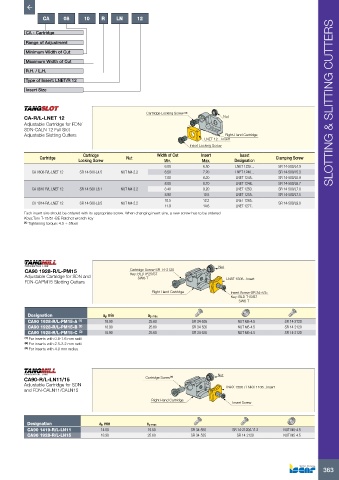

P. 365

CA     08      10    R    LN     12


          CA - Cartridge
          Range of Adjustment
          Minimum Width of Cut
          Maximum Width of Cut
          R.H. / L.H.
          Type of Insert: LNET/R 12
          Insert Size




                                                    Cartridge Locking Screw (1)                                       SLOTTING & SLITTING CUTTERS
          CA-R/L-LNET 12                                                       Nut
          Adjustable Cartridge for FDN/
          SDN-CALN 12 Full Slot
          Adjustable Slotting Cutters                                           Right-Hand Cartridge
                                                                         LNET 12... Insert
                                                                    Insert Locking Screw
                              Cartridge                 Width of Cut    Insert       Insert
               Cartridge     Locking Screw   Nut           Min.         Max.       Designation    Clamping Screw
                                                           6.00         6.50        LNET 1235...   SR 14-500/L4.9
            CA 0608-R/L-LNET 12  SR 14-500-L4.5  NUT M4-2.2  6.50       7.20        LNET 1240...   SR 14-500/L5.3
                                                           7.00         8.20        LNET 1245..    SR 14-500/L5.9
                                                           8.00         8.70        LNET 1248..    SR 14-500/L6.7
            CA 0810-R/L-LNET 12  SR 14-500-L6.1  NUT M4-2.2  8.40       9.20        LNET 1250..    SR 14-500/L7.0
                                                           8.90         10.5        LNET 1255..    SR 14-500/L7.5
                                                           10.5         12.2        LNET 1265..
            CA 1014-R/L-LNET 12  SR 14-500-L8.5  NUT M4-2.2                                        SR 14-500/L9.0
                                                           11.9         14.6        LNET 1277..
          Each insert size should be ordered with its appropriate screw. When changing insert size, a new screw has to be ordered
          Keys:Torx T-15/51-BE Ratchet wrench key
          (1)  Tightening torque: 4.5 ÷ 5Nxm








                                                                              Nut

          CA90 1928-R/L-PM15                   Cartridge Screw-SR 14-2120
                                               Key: BLD IP25/S7
          Adjustable Cartridge for SDN and       SW6-T                          LNAT 1506...Insert
          FDN-CAPM15 Slotting Cutters
                                                      Right Hand Cartridge        Insert Screw-SR 34-535
                                                                                  Key: BLD T15/S7
                                                                                     SW6-T
           Designation               ap min          ap max
           CA90 1928-R/L-PM15-A  (1)  18.90          25.60          SR 34-535        NUT M5-4.5      SR 14-2120
           CA90 1928-R/L-PM15-B  (2)  18.90          25.60          SR 34-535        NUT M5-4.5      SR 14-2120
           CA90 1928-R/L-PM15-C  (3)  18.90          25.60          SR 34-535        NUT M5-4.5      SR 14-2120
          (1)  For inserts with 0.8-1.6 mm radii
          (2)  For inserts with 2.5-3.2 mm radii
          (3)  For inserts with 4.0 mm radius



                                                                              Nut
                                                             (1)
         CA90-R/L-LN11/15                           Cartridge Screw
         Adjustable Cartridge for SDN                                           LNKX 1506 / LNKX 1106...Insert
         and FDN-CALN11/CALN15
                                                      Right Hand Cartridge
                                                                                   Insert Screw


           Designation              ap min           ap max
           CA90 1419-R/L-LN11       14.00            19.50          SR 34-550      SR 14-2120/L11.2  NUT M5-4.5
           CA90 1928-R/L-LN15       18.90            25.60          SR 34-535       SR 14-2120       NUT M5-4.5
