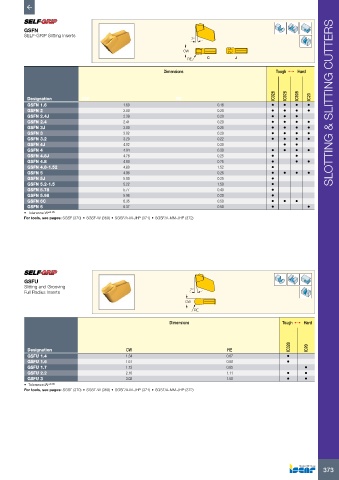

Page 375 - ISCAR(MILLINGCATALOG 38_2021)
P. 375

GSFN
          SELF-GRIP Slitting Inserts
                                                                    7°

                                                                 CW
                                                                   RE     C         J

                                                           Dimensions                             Tough 1   Hard



                                                                                                 IC328  IC928  IC908
           Designation        CW                               RE                                             IC20
           GSFN 1.6                         1.60                             0.16               •    •   •   •        SLOTTING & SLITTING CUTTERS
           GSFN 2                           2.00                             0.20               •    •   •   •
           GSFN 2.4J                        2.39                             0.20               •    •   •
           GSFN 2.4                         2.41                             0.20               •    •   •   •
           GSFN 3J                          3.00                             0.25               •    •   •   •
           GSFN 3                           3.02                             0.20               •    •   •   •
           GSFN 3.2                         3.20                             0.22               •    •   •   •
           GSFN 4J                          4.02                             0.30                    •   •
           GSFN 4                           4.04                             0.30               •    •   •   •
           GSFN 4.8J                        4.78                             0.25               •        •
           GSFN 4.8                         4.80                             0.25               •        •   •
           GSFN 4.8-1.52                    4.80                             1.52               •
           GSFN 5                           4.98                             0.26               •    •   •   •
           GSFN 5J                          5.00                             0.25               •
           GSFN 5.2-1.5                     5.22                             1.50               •
           GSFN 5.78                        5.77                             0.40               •
           GSFN 5.98                        5.98                             0.20               •
           GSFN 6C                          6.35                             0.50               •    •   •
           GSFN 6                           6.37                             0.50               •            •
          •  Tolerance:W ±0.05
          For tools, see pages: SGSF (370) • SGSF-W (369) • SGSF/A-M-JHP (371) • SGSF/A-MM-JHP (372)












          GSFU
          Slitting and Grooving
          Full Radius Inserts                                       7°
                                                                  CW
                                                                     RE
                                                             Dimensions                             Tough 1   Hard



                                                                                                       IC328  IC20
           Designation                       CW                                  RE
           GSFU 1.4                          1.34                                0.67                 •
           GSFU 1.6                          1.61                                0.80                 •
           GSFU 1.7                          1.73                                0.85                       •
           GSFU 2.2                          2.16                                1.11                 •     •
           GSFU 3                            3.02                                1.50                 •     •
          •  Tolerance:W ±0.05
          For tools, see pages: SGSF (370) • SGSF-W (369) • SGSF/A-M-JHP (371) • SGSF/A-MM-JHP (372)














                                                                                                                   373
